От того, насколько грамотно в доме расположены розетки и выключатели, напрямую зависит комфорт жильцов. Слишком низко расположенные выключатель или розетка, до которых не дотянуться, создают массу неудобств. А что уж говорить о возне с удлинителями и переносками, когда точек питания в комнате не хватает. Сколько розеток и выключателей необходимо предусмотреть, на какой высоте их установить, какими возможностями обладают современные электроустановочные изделия и как избежать досадных ошибок при их монтаже?
Назвать точную цифру, не видя проекта, конечно, нельзя. Но есть ряд рекомендаций, которые помогут не допустить критических ошибок. Основное правило звучит так: число розеток должно с запасом перекрывать потребности в каждом помещении. Обратимся к конкретным примерам.
В спальне нужен не только верхний базовый, но и два-три дополнительных светильника (бра над кроватью, ночник или интерьерная гирлянда). И каждому из них требуется питание. Не стоит забывать и о необходимости заряжать телефон и подключать пылесос для уборки комнаты. Значит, розеток потребуется как минимум 3-4.
Схема расположения розеток около кровати
Схема расположения розеток на стене, противоположной кровати
В домашнем кабинете розеток должно быть не меньше 4, но на практике их количество может перевалить за десяток. Разумно поставить не только обычные, но и с USB-разъемом для зарядки гаджетов. И конечно, потребуются те, что предназначены для слаботочных сетей (компьютерные и телефонные).

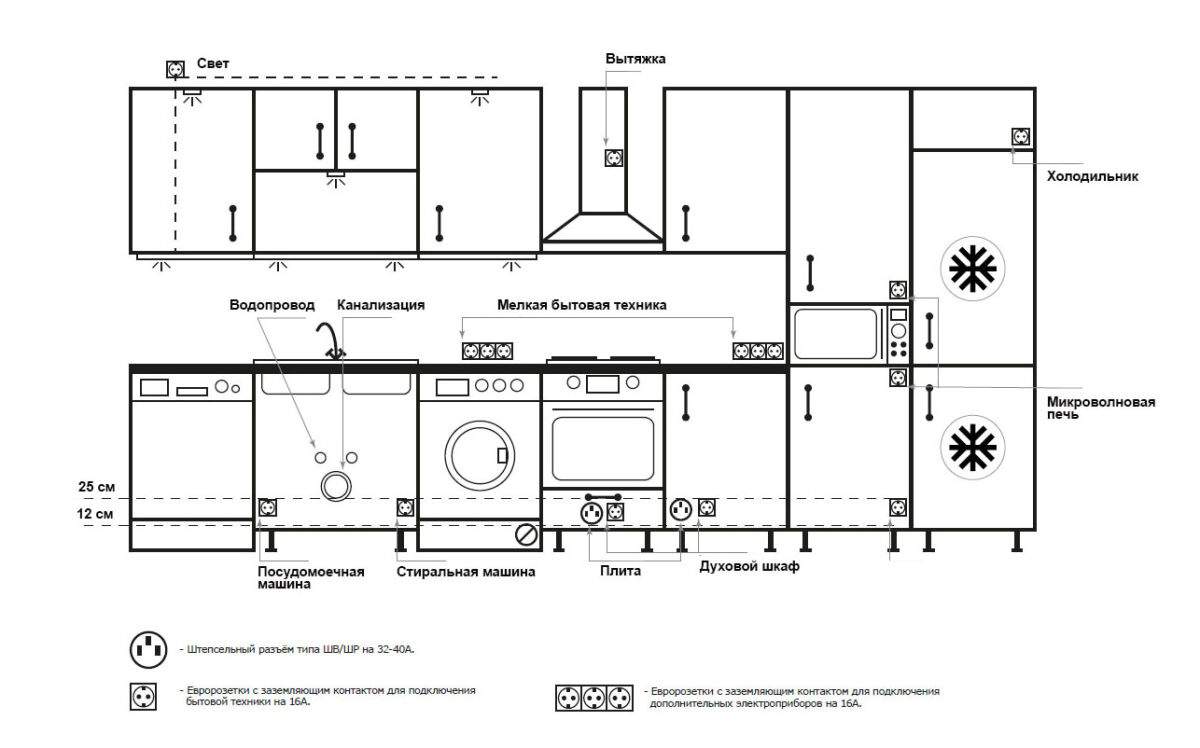

На кухне для встроенной техники потребуется как минимум 5 розеток — для холодильника, вытяжки, плиты, микроволновки и посудомоечной машины. И еще 3 — для мелких бытовых приборов типа кофемолки или чайника.
Рекомендуемое количество розеток в разных помещениях дома и постройках на придомовой территории
Помещение/Зона | Количество розеток | Комментарии |
Кухня | 8+ | По одной розетке требуется для холодильника, независимой варочной панели и духовки, ПММ, чайники. 2-3 точки нужно заложить под мелкую бытовую технику, которой вы пользуетесь нерегулярно (блендер, миксер, мультиварку и пр.). Установка микроволновой печи и ТВ потребует отдельных электровыходов. |
Гостиная | 6+ | Розетки под ТВ, музыкальную и видеотехнику, игровую приставку, а также для зарядки гаджетов, по одной розетке по обе стороны дивана и у кресла. Не забудьте розетку для пылесоса (как правило, ее размещают у входа в комнату). |
Спальня | 5+ | По две розетки с каждой стороны кровати, розетки под ТВ и прочую технику, 1-2 розетки под функциональную зону (если планируется туалетный столик с подсветкой или бра). При обустройстве рабочего уголка нужно продумать размещение 2-3 розеток для настольной лампы, ноутбука и пр. Хотите подсветку шкафа — заложите для этой цели еще одну точку. |
Детская | 5+ | Минимум 3 — у рабочего стола (для лампы, ноутбука и зарядки гаджетов), две-три — у кровати (для ночника, увлажнителя воздуха и т.п.), можно добавить розетку для пылесоса (размещается при входе в комнату). |
Санузел | 3+ | Минимальный набор — это пара розеток под фен, электробритву, плойку и т.п., а также силовая розетка для стиральной машины. Подсветка зеркала и прочая техника требует дополнительных точек. |
Коридор, холл | 3+ | Здесь необходимы розетки для подключения пылесоса, сушки обуви, а также выходы и выключатели для настенных светильников. Также здесь необходимо предусмотреть проходной и мастер-выключатели. |
Гардеробная, кладовка | 0 | Согласно СП-31-110-2003, п. 4.45 «В кладовых и подсобных помещениях квартир и усадебных домов стационарное освещение следует выполнять, относя эти помещения к классу П-IIа. Установка штепсельных розеток в этих помещениях запрещается». В этом случае можно установить розетку снаружи, рядом с дверью. |
Баня | 3+ | В помывочной и парной установка розеток запрещена. В санузле, как правило, предусматривают 1-2, в коридоре — 1. В комнате отдыха количество точек рассчитывается в зависимости от ее назначения. Она может играть исключительно роль гостиной — в таком случае схема электроразводки делается аналогично рекомендациям, описанным выше). Если же в ней планируется установка мини-кухни, количество розеток увеличивается в соответствии с бытовыми приборами, которые предстоит установить. |
Терраса, беседка | 2+ | При обустройстве обычной зоны отдыха будет достаточно 2 розеток. При обустройстве летней кухни их количество придется увеличить. |
Гараж, мастерская | 2+ | Число розеток зависит от наличия в гараже (мастерской) функциональных зон. Минимально необходимое количество — 2, в идеальном варианте розетка (лучше не одна) должна быть на тех стенах, где к ней планируют подключать электроинструменты. |
Так как обилие розеток не украшает интерьер, часть из них можно объединить в блоки, а часть скрыть. Практически незаметна будет, к примеру, сверхтонкая двойная розетка с раздвижными крышками из линейки AtlasDesign от Systeme Electric (ранее Schneider Electric).

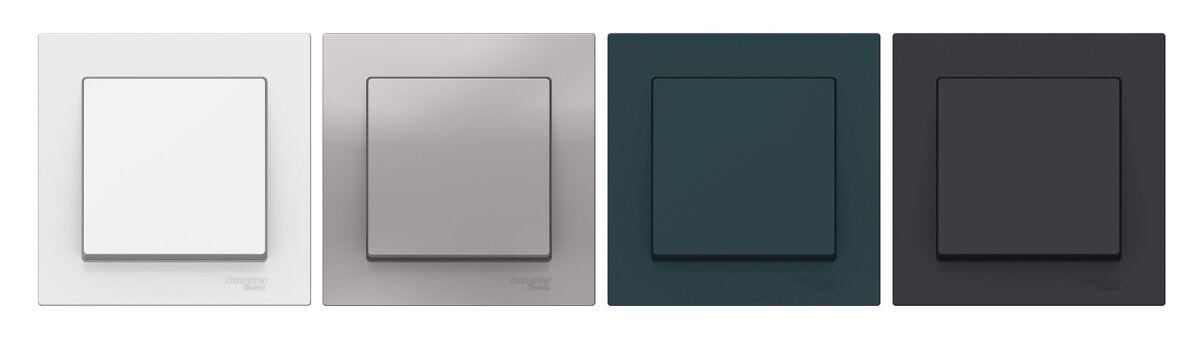

Полезным дополнением станут проходные выключатели, с помощью которых можно включить/выключить свет в нескольких помещениях одновременно. Обычно их ставят на лестницах и в длинных коридорах, а также на верандах и площадках для барбекю.
Стоит задуматься и о наличии мастер-выключателя, который погасит свет или обесточит всю технику в доме, кроме холодильника. Это особенно актуально для дач.
Проектировать электрику необходимо на этапе проектирования дома. Пока не будет точно известна расстановка мебели, невозможно грамотно сделать план электрической разводки
Уже много лет в России существует понятие «евростандарт». По нему розетки располагают на высоте 30 см от пола. Так провод электроприбора не бросается в глаза, а пользователю не приходится слишком низко нагибаться, чтобы воткнуть или выдернуть вилку. Но куда важнее, что при такой высоте при затоплении не возникает риска короткого замыкания.
Что же касается выключателей, их монтируют на высоте 90 см от уровня пола. Это удобно и для всех членов семьи. Взрослым не приходится лишний раз поднимать руку, а детям — звать родителей, чтобы включить или выключить свет, ведь они сами могут дотянуться до клавиши.
Все вышеописанное относится к жилым помещениям. Для ванной и кухни есть особые предписания, приведенные в действующих правилах устройства электроустановок (ПУЭ). Они относятся к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно пункту 7.1.50 ПУЭ-7:
- выключатели следует располагать на высоте 1 м от пола, со стороны дверных ручек;
- от пола до розетки должно быть выдержано расстояние в 1 м;

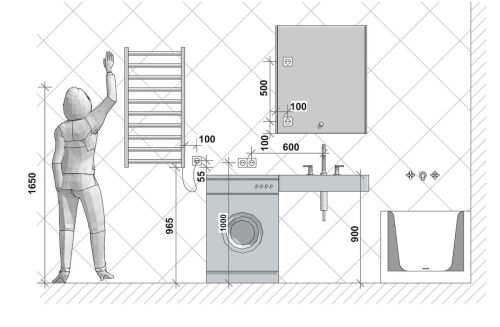

- в ванной комнате и туалете электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования;
- для водонагревателя и стиральной машины следует предусмотреть отдельную питающую розетку, расположенную рядом;
- розетки и выключатели на кухне располагают не ближе 50 см от газопровода и не ближе 60 см от водопровода.
Розетка и выключатель в цвете жемчуг из линейки AtlasDesign
Для установки рядом с раковиной подойдет розетка с защитной прозрачной крышкой
Розетки влагозащищенные c крышками со степенью защиты IP 44 из линейки AtlasDesign
Казалось бы, усовершенствовать такой простой предмет, как розетка, невозможно, но на деле это не так. Вариантов великое множество. Начнем с выталкивателя, который избавляет пользователя от раздражающей возни с плотно сидящей вилкой. В линейке AtlasDesign от компании Systeme Electric для этого используется особый поворотный механизм.
Розетка с выталкивателем
Еще одна инновация — тонкие розетки с раздвижными крышками. Они хороши тем, что не возвышаются над поверхностью столешницы и не отнимают у нее полезную площадь.
Розетки с раздвижными крышками AtlasDesign, встроенные в фартук кухни
Уникальные USB-розетки со входом типа A + C 45 Вт позволяют быстро и без адаптеров заряжать современные смартфоны, а розетка USB с входом типа C 65 Вт помимо смартфонов, планшетов или смарт-часов также позволяет питать большинство современных ноутбуков. Такие розетки поддерживают современные протоколы быстрой зарядки QC и PD, а наличие двух постов у розетки со входом типа A + C 45 Вт дает возможность одновременной зарядки двух гаджетов.
Розетка с USB-выходами в белом цвете
USB-розетка с выходом типа С 65 Вт
USB-розетка с трехпостовой рамке с силовой розеткой и выключателем

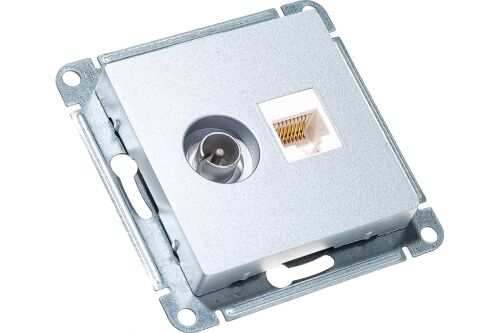

В продаже уже не встретишь телевизора без подключения к интернету. Следуя запросам покупателей, компания Systeme Electric разработала ТВ розетку, совмещенную с компьютерной RJ45. Она позволяет работать как с аналоговым, так и с цифровым сигналом. Благодаря данной конфигурации можно смотреть эфирное телевидение через обычную антенну и одновременно подключить телевизор (Smart TV/медиаплеер) к Интернету.
Что же касается регулировки яркости света, то современные поворотно-нажимные диммеры от Systeme Electric оснащены функцией сохранения последнего уровня освещенности, а также имеют бесшумный и плавный пуск, что делает пользование максимально удобным и комфортным.
Отдельного упоминания заслуживают термостаты — устройства, при помощи которых устанавливают и регулируют температуру в системах отопления. У них тоже может быть множество полезных опций. Так, цифровая модель от Systeme Electric с дисплеем позволяет регулировать температуру теплого пола или электрического обогревателя как в ручном, так и в автоматическом режиме. Кроме того, «умный» прибор имеет функцию программирования. С его помощью можно составить расписание работы конверторов или теплых полов. Говоря проще, отопление будет включаться лишь тогда, когда это необходимо, что позволит экономить электроэнергию.
Электронный термостат универсален. Он может контролировать как теплый пол, так и электрические обогреватели
Диммер
Цифровой термостат
Электронный термостат
Электрика должна вписываться не только в нейтральный, но и в нестандартный интерьер со сложной цветовой гаммой, обилием стекла и металла. В коллекции AtlasDesign представлена широкая палитра преимущественно спокойных, пастельных цветов, которые подойдут как для классических, так и для современных интерьеров. Универсальный дизайн форм, основанный на лаконичных линиях и строгой геометрии, позволяет украсить любое жилое пространство, и именно поэтому коллекция AtlasDesign сегодня самая востребованная у архитекторов и дизайнеров.

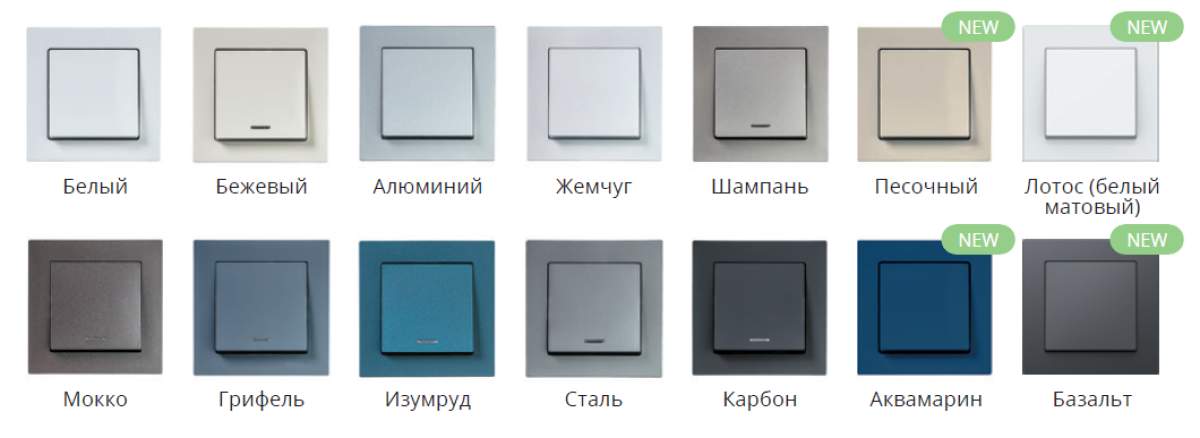

Белый, бежевый, алюминий, жемчуг, шампань, мокко, грифель, изумруд, сталь, карбон — эти оттенки никогда не выйдут из моды. Более того, совсем недавно линейка пополнилась новыми цветами, как нейтральными, так и насыщенными.
- Аквамарин — глубокий синий оттенок для смелых дизайнерских решений.
- Базальт идеален для лофтов и ультрасовременных жилых пространств.
- Песочный уместен в интерьерах с этническими нотками.
- И наконец, есть универсальный белый Лотос, подходящий к чему угодно.
Изделия AtlasDesign в новых цветах имеют матовую поверхность, что соответствует глобальным трендам в дизайне интерьера
Можно без преувеличения сказать, что изделия из коллекции AtlasDesign впишутся в любое жилое, общественное или техническое пространство. И дело не только в стильном дизайне, широком выборе цветов и разнообразии ассортимента. У компании Systeme Electric есть ряд уникальных решений. Например, изделия серии AtlasDesign Art — прозрачные выключатели и розетки. Под их крышки можно положить что угодно — от куска обоев, которыми оклеены стены, до фотографии или детского рисунка. Последнее, кстати, позволит младшему члену семьи внести свой вклад в отделку комнаты.
Прозрачные выключатели и розетки из серии AtlasDesign Art, под рамки которых можно положить обои, рисунки, ткань
Интересна также коллекция AtlasDesign Nature. Она включает в себя рамки из натуральных материалов. Это дерево, металл, мрамор и стекло. Закаленное стекло устойчиво к механическим воздействиям, а высокоточная обработка граней обеспечивает элегантный вид изделия.
Мраморная рамка
4-постовая деревянная рамка
2-постовая стеклянная рамка
Стоит отметить еще одну инновацию AtlasDesign. Это антибактериальная технология. Лицевые детали изделий белого цвета изготовлены из пластика с ионами серебра, благодаря чему попавшие на поверхность микробы уничтожаются практически полностью: уже через 15 минут взаимодействия погибает 80% микробов, через 2 часа — 99,9%. Причем эта защита сохраняется в течение всего срока службы изделий.
В ассортименте AtlasDesign есть одно-, двух- и трехклавишные выключатели, переключатели, с подсветкой и без подсветки, розетки с заземлением и без него, со шторками и без шторок, термостаты, диммер, датчик движения, а также USB-розетки, телекоммуникационные, телекоммуникационные и даже специальная розетка под вывод кабеля (как отличная альтернатива дорогостоящим HDMI-розеткам). Пылевлагозащищенная рамочная серия AtlasDesign Aqua IP44 обеспечит безопасность на кухне и в ванной комнате, а розетки и выключатели из серии AtlasDesign Profi54 (для открытого монтажа) просто незаменимы на террасе и веранде в загородном доме, в гараже или мастерской.
Розетка, компьютерные розетки и специальная розетка под вывод кабеля в трехпостовой рамке
Трехклавишный выключатель
Розетка и выключатель из серии AtlasDesign Profi54
Изделиями этого производителя можно полностью обеспечить любой архитектурный проект, закрыв все потребности в электроустановочных изделиях.
Розетки и выключатели AtlasDesign были разработаны в Германии и протестированы российскими электриками. Основания изделий выполнены из европейского термопласта — полиамида. Лицевые детали из качественного ABS-пластика, устойчивого к царапинам и UV-излучению. Контактная группа розеток из латуни с высоким содержанием меди, выключателей — из серебра
Дизайнеры рекомендуют
В завершении темы несколько полезных советов от профессионалов.
- Чтобы рассчитать количество розеток в комнате и их расположение, нужно определиться с мебелью. Без вариантов! Где и что будет стоять? Если тумбочка, то какая высота? Если кровать, то какая ширина? Телевизор будет стоять на тумбочке или висеть на стене? Будет ли рабочий стол и нужен ли проводной интернет? Нужна ли подсветка стен и мебели, если да, то как она будет включаться? Иными словами, перед началом ремонта нужно уже определиться с мебелью и ее расстановкой.
- Нельзя ставить розетку за встроенной техникой, так как микроволновка, духовой шкаф или посудомойка в этом случае просто не поместятся в нишу. Источник электроэнергии должен находиться в соседнем шкафу.
- Розетки для мелких приборов можно спрятать в столешнице. Для этого можно использовать плоские розетки с раздвижными крышками или специальные электроустановочные изделия с лифтовым механизмом.
- Категорически нельзя размещать розетки в зоне цоколя на кухне. В случае затопления, это может привести к катастрофическим последствиям. По той же причине нельзя ставить розетки прямо около раковины.
- Розетки над письменным столом и прикроватными тумбочками лучше всего ставить на высоте около 20 см от столешницы.
- Для максимальной безопасности в ванной розетки для электрической зубной щетки, фена и проч. можно разместить внутри шкафчика. Не забудьте про подсветку зеркала!
- Розеток мало не бывает. Лучше пусть их будет больше, чем искать, куда воткнуть провод, и использовать удлинители. Рассчитали нужное количество, добавьте еще 2 штуки на каждое помещение.
- На гладкой белой стене розетки и выключатели лучше маскировать, делая их как можно более незаметными — белое к белому, черное к черному. А вот на фактурных поверхностях типа кирпича или штукатурки лучше смотрятся контрастные приборы.
Выключатель в цвете графит
на оштукатуренной стене
Выключатели в белом цвете
на окрашенной стене
