Как обогреть или охладить помещение, не используя радиаторы и кондиционеры?

©TECE

Собрать систему поверхностного отопления и охлаждения из разных компонентов гораздо сложнее, чем использовать уже готовое решение. Притом не только продуманное во всех технических деталях, но и безупречное с точки зрения удобства управления и дизайна

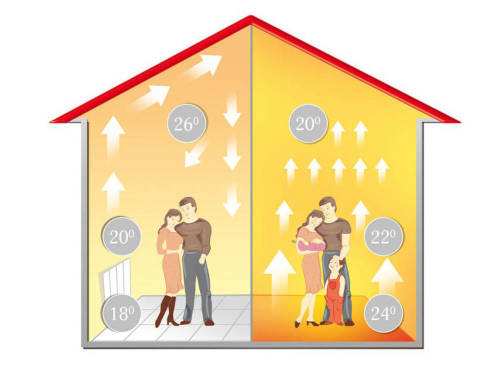

Схема распределения тепла от радиатора и теплого пола

Системы отопления и охлаждения, прокладываемые на полу, на стенах или потолке, получили широкое распространение благодаря множеству достоинств. Они позволяют экономить на обогреве и кондиционировании дома, имеют большую площадь теплоотдачи, и тепло распространяется от них более равномерно, чем в случае радиаторного отопления. При этом воздух в помещении не сушится, снижается интенсивность циркуляции пыли, а кроме того, внутренние блоки «сплитов», батареи и тянущиеся от них трубы не портят вид интерьера и не затрудняют уборку.

Поскольку системы поверхностного отопления предназначены для скрытого монтажа, к их надежности, совместимости всех компонентов и долговечности предъявляются повышенные требования. В полной мере соответствовать им могут только комплексные решения, качество которых отвечает строгим европейским стандартам DIN и подтверждено протоколами испытаний. Именно такой продукт предлагает потребителям компания ТЕСЕ. ТЕСЕfloor — это полнокомплектная система, включающая в себя весь необходимый набор элементов: трубы, адаптеры, коллекторы, монтажные детали, лицевые панели и узлы управления.

Все составляющие системы ТЕСЕfloor отмечены знаком SLQ (Silver Line Quality), что гарантирует их абсолютную совместимость и 100%-ную надежность в эксплуатации. Срок службы системы — не менее 50 лет

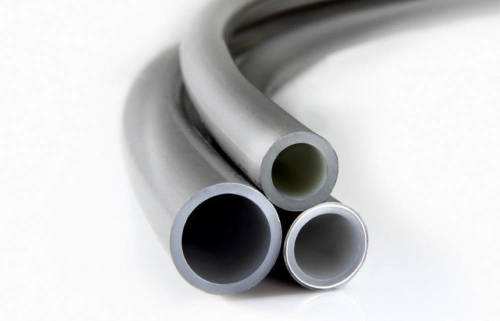

Для использования в системе компания выпускает композитные и пластиковые трубы сечением 14/16/17/20 × 2 мм, рассчитанные на разные эксплуатационные нагрузки. Они прочные, гибкие, устойчивы к термическим воздействиям и усталостным деформациям, непроницаемы для диффузии кислорода.

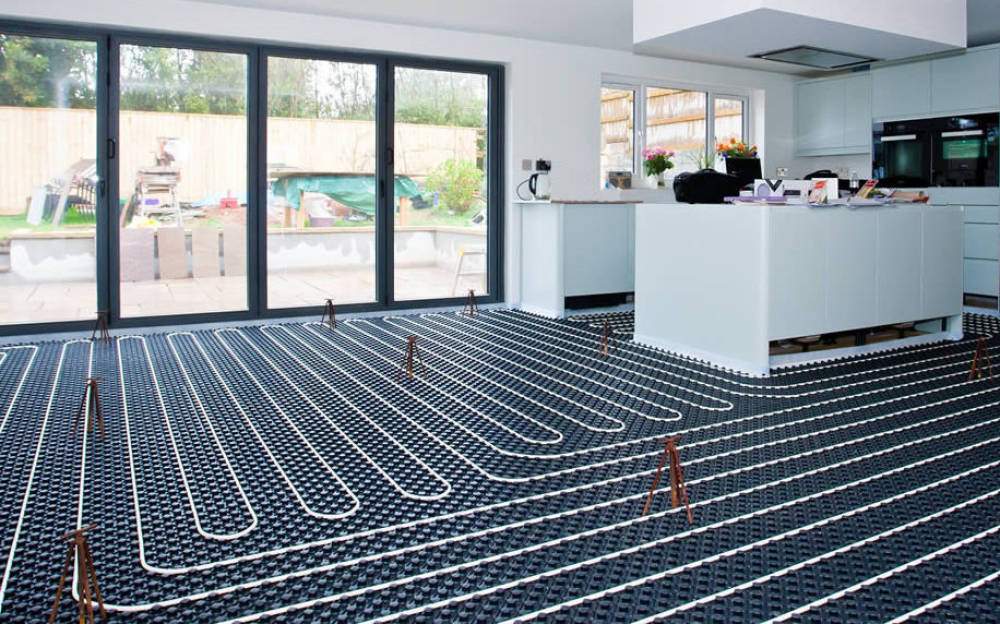

Для удобной и технологичной укладки труб предусмотрены различные варианты монтажной основы. Прежде всего, это простая воздушно-пузырьковая пленка либо маты из вспененного материала, которые благодаря профилированным бобышкам позволяют надежно фиксировать трубы в продольном и диагональном направлении, а также обеспечивают дополнительную теплоизоляцию и защиту от ударного шума. Кроме того, ТЕСЕ производит универсальные панели из жесткого пенополистирола с каналами для труб 12 × 1,5 мм: имея толщину всего 16 мм, они не съедают полезный объем помещения при установке на стены и оптимальны, когда на счету каждый сантиметр высоты пола или потолка. Предлагаются также 10-миллиметровые панели, предназначенные для укладки поверх слоя теплоизоляции (EPS, PUR) или старой стяжки. Трубы к ним крепят широкими якорными скобами ТЕСЕ Т8 extra с особым шарнирным соединением. Еще один вариант монтажного основания — панели, помещаемые в слой сухой или тонкой бетонной стяжки и допускающие раскладку труб одинарным или двойным меандром. Для правильного устройства такой конструкции в системе ТЕСЕfloor имеются элементы выравнивания стыков, стальные теплопроводящие и полиэтиленовые разделительные профили, самоклеящаяся демпферная лента и пр.

Универсальные панели из жесткого пенополистирола с каналами для труб 12 × 1,5 мм

Панель для сухой или тонкой бетонной стяжки

Крепление трубы к в панелям осуществляют широкими якорными скобами ТЕСЕ Т8 extra с особым шарнирным соединением

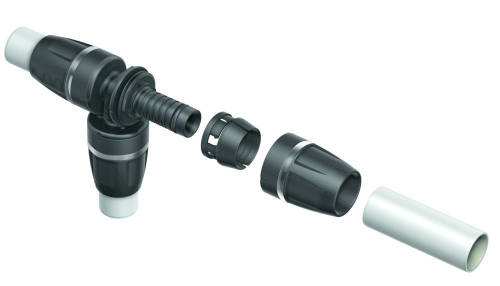

Соединение труб с помощью пуш-фитингов (push-fit) типа Logo

Система поверхностного отопления и охлаждения ТЕСЕfloor включает в себя коллекторы из пластика или нержавеющей стали. Стальные модели имеют камеры увеличенного объема (для снижения потери давления), снабжены расходомерами и звукопоглощающими кронштейнами с накидной гайкой для быстрого монтажа. Максимально простое соединение обеспечивают инновационные пуш-фитинги (push-fit) типа Logo: они исключают перекручивание труб, их легко устанавливать в условиях ограниченного пространства, так как для этого не требуется гаечный ключ; к тому же соединение получается разъемным, и фитинг можно пустить в дело повторно. К коллекторам прилагаются дополнительные модули для наращивания контура, термометры, шаровые краны, адаптеры, регулировочные клапаны, насосно-смесительные узлы с термостатом и датчиком потока. Спрятать устройство можно в наружный или встраиваемый в бетонную стяжку коллекторный шкаф из оцинкованной стали с эпоксидным порошковым покрытием. Изделия для встройки допускают регулировку по глубине (110–150 мм) и могут оснащаться стильной дверцей из безопасного стекла толщиной 6 мм с магнитными фиксаторами.

Совмещая в любой последовательности двух- и трехходовые коллекторы ТЕСЕfloor, можно подключить к системе до 12 отопительных контуров

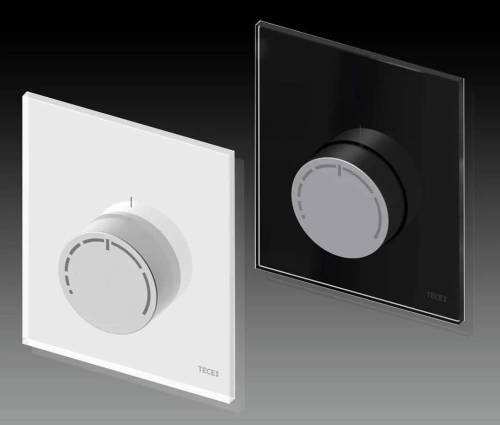

Термостаты RTL

Традиционно устройства управления, считающиеся чисто техническим элементом системы, стремятся сделать как можно менее заметными и ставят у пола, чуть выше плинтуса. Компактные размеры и изящное декоративное исполнение блоков RTL в системе ТЕСЕfloor позволяют им деликатно вписаться в стилистику современного интерьера, будучи расположенными на высоте выключателей освещения. Это делает их гораздо удобнее в эксплуатации и к тому же «корректнее» из-за удаленности температурного датчика от источника тепла.

Лицевая панель блока размером всего 104 × 124 мм изготовлена из 7-миллиметрового стекла белого или черного цвета, имеет плоскую поверхность и скошенные глянцевые кромки. Ручка термостата выполняется из анодированного алюминия. Изделия предназначены для застенного монтажа и продаются вместе с полным установочным комплектом. Возможность регулировки глубины в пределах 65–90 мм позволяет встраивать блоки в стены любого типа. Снаружи остается только лаконичная лицевая панель, выступающая за плоскость всего на 25 мм (к слову, толщина лицевой части у управляющих устройств от других производителей достигает 60 мм и более).

Чтобы максимально облегчить потребителю подбор компонентов и инженерный расчет системы поверхностного отопления/охлаждения, компания создала специальный сервис ТЕСЕsmartfloor, а для монтажников разработала исчерпывающие инструкции по сборке соединительных узлов, укладке контуров и опрессовке оборудования

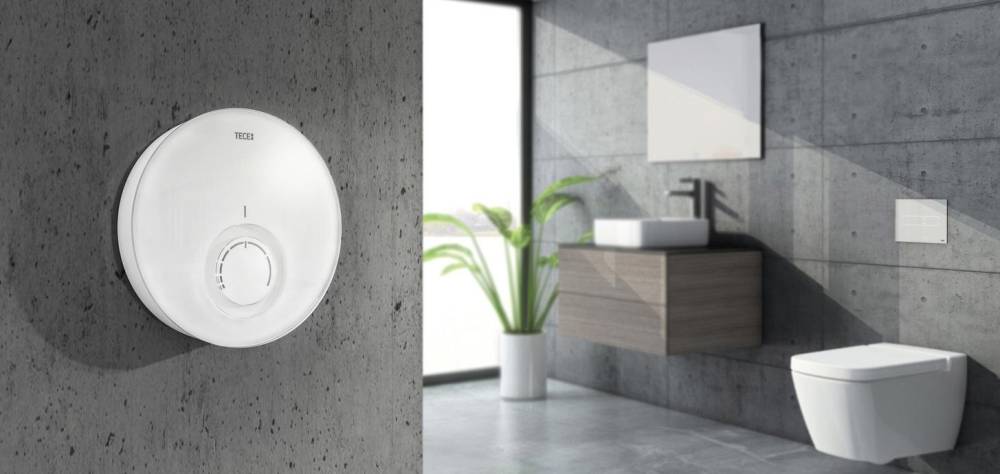

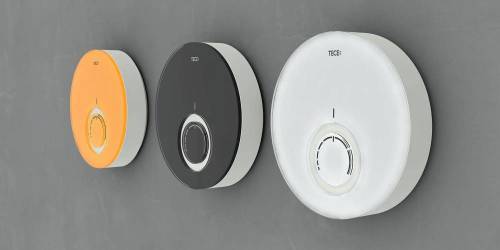

Дизайнерские термостаты ТЕСЕfloor DT

В системе ТЕСЕfloor используются комнатные термостаты размером 86 × 86 мм в белом пластиковом корпусе, допускающие установку в монтажную коробку либо прямо на стену. Есть модели проводные и беспроводные, аналоговые и электронные, с ЖК-дисплеем, датчиком температуры пола, функцией автоматического включения-выключения и др. Отдельное предложение — электронные дизайнерские термостаты ТЕСЕfloor DT диаметром 105 мм и глубиной 27 мм, выпускаемые в двух версиях: с возможностью подсоединения до 5 или до 10 сервоприводов по 3 Вт. Они состоят из базового корпуса, который встраивают в гнездо заподлицо со стеной или крепят непосредственно на нее, и декоративной панели из 3-миллиметрового безопасного стекла с керамическим экраном. Стильные цвета панелей (белый, черный, оранжевый) и даже сама круглая форма термостатов демонстрируют особое внимание специалистов ТЕСЕ к эстетической составляющей своих продуктов, а также их креативный подход к решению чисто практических задач.

Система идеально продумана на совместимость всех деталей и включает широкий ассортимент крепежных элементов и аксессуаров. В их числе фиксаторы поворота трубы, калибраторы, расширители, разветвители контуров, направляющие, автоматические воздухоотводчики, разборные концовки с ограничительным упором и пр.
