Дави на газ!
Борис Безель 30 июля 2020

Выбираем экономичный котел для отопления, или В чем конденсационные котлы превосходят другие типы котлов?

©wolf

Конденсационные котлы появились не так давно, но уже успели стать обязательными к использованию во многих европейских странах. Ведь с учетом стоимости газа они позволяют серьезно экономить на топливе

Экономия ощутима не только в Европе, но и в России. Ведь и у нас цены на газ с каждым годом неуклонно растут — в этом году на 3%, в следующем, глядишь, на 4-5%. Неудивительно, что некоторые владельцы загородного жилья уже начинают беспокоиться: не окажется ли газовое отопление для них слишком затратным? В такой ситуации конденсационные котлы — отличный выход из положения, ведь они на 15-20% экономичнее обычных!

Даже при сравнительно недорогом магистральном газоснабжении конденсатники окупаются за расчетный срок их службы, а при использовании сжиженного газа срок окупаемости и вовсе сокращается до 2-3 лет

Преимущества конденсационных котлов не ограничиваются лишь собственной экономичностью. Это оборудование очень удобное в настройке и эксплуатации. Конденсационные котлы полностью готовы к работе, а за счет модульной автоматики они позволяют решать различные задачи по поддержанию комфортного климата в доме. Также при совместной эксплуатации конденсационного котла и системы автоматики могут применяться высокоэффективные решения с теплоаккумуляторами и альтернативными источниками тепла, скажем, в гелиосистемах. Такие пакетные решения (например, у Wolf) дают еще большую экономию, а за счет гибкости настроек они обеспечивают принципиально более высокий уровень комфорта для пользователей.

Преимущества конденсационных котлов Wolf

  • высокий КПД, доходящий до 110%;
  • компактность;
  • высокая скорость нагрева воды для ГВС;
  • легкость настроек благодаря бесступенчатой регулировке мощности;
  • простое управление за счет специально разработанного модуля BM-2 и приложения Smartset;
  • экологичность (низкая эмиссия вредных веществ);
  • автоматика позволяет точно поддерживать заданную температуру горячей воды при изменении расхода;
  • низкий уровень шума за счет качественной изоляции корпуса и частотных насосов и вентиляторов;

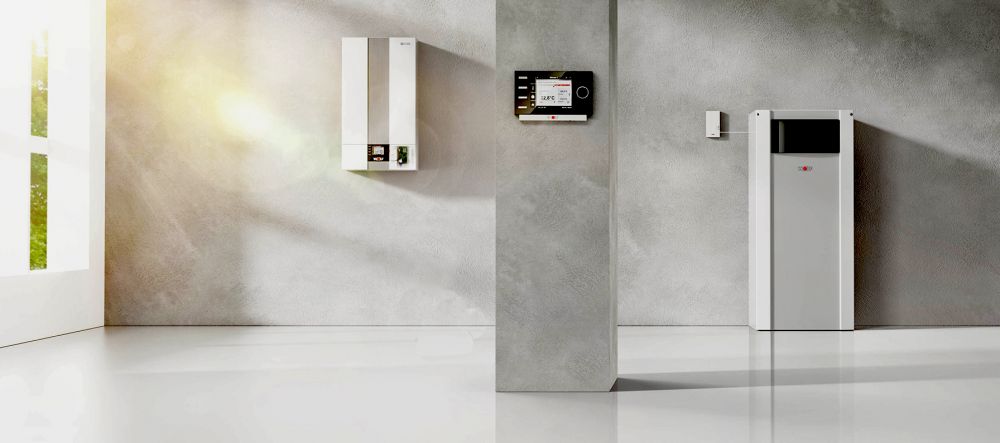

  • простое и интуитивно понятное управление. При использовании модуля WOLF BM-2 с опциональным интерфейсом SmartHome управлять системой можно из любого места. Кроме того, диагностика и обслуживание специалистом осуществляется дистанционно.

Секрет КПД конденсационных котлов

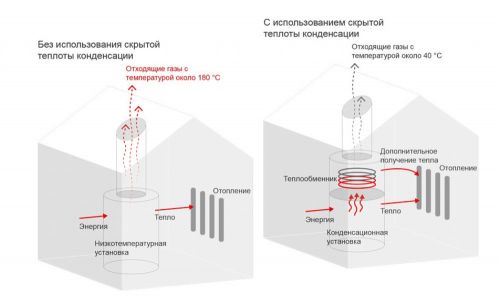

Схема получения дополнительного тепла

В списке технических характеристик конденсатников невольно обращаешь внимание на коэффициент полезного действия (КПД), который у данного типа устройств может достигать (как следует из их описания) 108-110%. Цифры выглядят абсурдными, ведь известно, что КПД не может превышать 100%.

Откуда берется 110%? Такой результат получается при формуле теплотехнического расчета, применяемого для традиционных газовых котлов (их называют конвекционными). КПД их самых совершенных моделей доходит до 93%. При этом температура выходящих газов в дымоходе составляет 175-200°С. Но если снизить ее примерно до 55°С, то высвобождается значительное количество энергии, которая не учитывается в формуле. Эта энергия (прямой нагрев и конденсация воды из пара) и дает дополнительные 15-20% мощности.

Конденсационные газовые котлы позволяют сэкономить за отопительный сезон до 20–25% топлива. Кроме того, при его сгорании на 90% сокращаются выбросы в атмосферу оксидов азота и углерода

Особенности конструкции

В конденсационных котлах конструкция отопительного теплообменника делится на две части — основную, в которой происходит непосредственный нагрев теплоносителя и конденсационную, в которой горячие дымовые газы охлаждаются водой из «обратки» (возвратной магистрали в системе отопления). Температура подаваемой на теплообменник воды должна быть ниже 55°С, иначе водяной пар, образующийся в результате реакции газа с воздухом, просто не сможет сконденсироваться. Также котлы обязательно оборудованы наддувной горелкой со встроенным вентилятором и циркуляционным насосом с плавной регулировкой. Эти узлы необходимы для точного регулирования температуры воды в «обратке» при работе на пониженной мощности.

Как работают конденсатники?

Варианты оборудования

В линейке одного из ведущих производителей отопительного оборудования — компании WOLF — есть как одноконтурные, так и двухконтурные конденсационные котлы в настенном и напольном исполнении. Кроме того, можно подобрать комплекс, состоящий из котла, водонагревателя и даже гелиосистемы, использующей для подготовки горячей воды солнечную энергию.

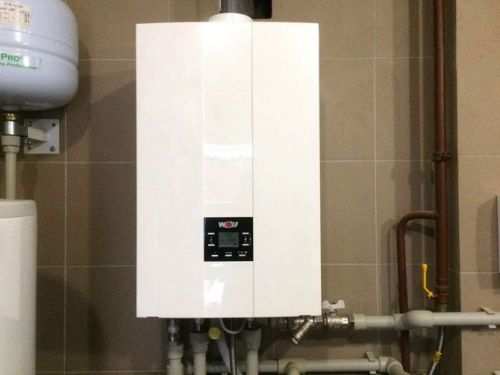

Котельная на базе одноконтурного котла FGB

Серия FGB (K) объединяет два типа котлов: одноконтурные FGB-24/28/35 и двухконтурные FGB-K-24/28/35. Подобное решение отличается компактностью — установка монтируется на стену, например, на кухне, что делает ее отличным вариантом для ремонтируемого жилья. В комбинированном исполнении FGB-K отличается особым удобством для горячего водоснабжения благодаря малому времени и стабильной температуре нагрева воды.

Серия CGB-2 включает семь котлов: одноконтурные CGB-2-14/20/24/38/55 и двухконтурные CGB-2K-20/24 мощностью от 20 до 24 кВт. Широкий диапазон мощностей делает её универсальным решением — как для небольшого жилья, так и для большого дома на несколько семей.

Настенный конденсационный котел с водонагревателем CGW-2L имеет три разновидности: CGW-2-14/100L (15,2 кВт); CGW-2-20/120L (20,4 кВт); CGW-2-24/140L (25,8 кВт). Комплекс является малогабаритным, несмотря на встроенный бойлер ГВС. Технология послойного нагрева воды в CGW-2L гарантирует ее быстрый подогрев даже в большом объеме. Эффективная теплоизоляция корпуса помогает снизить расходы на повторный подогрев. Встроенный бойлер ГВС делает комплекс особенно удобным для квартиры или частного дома.

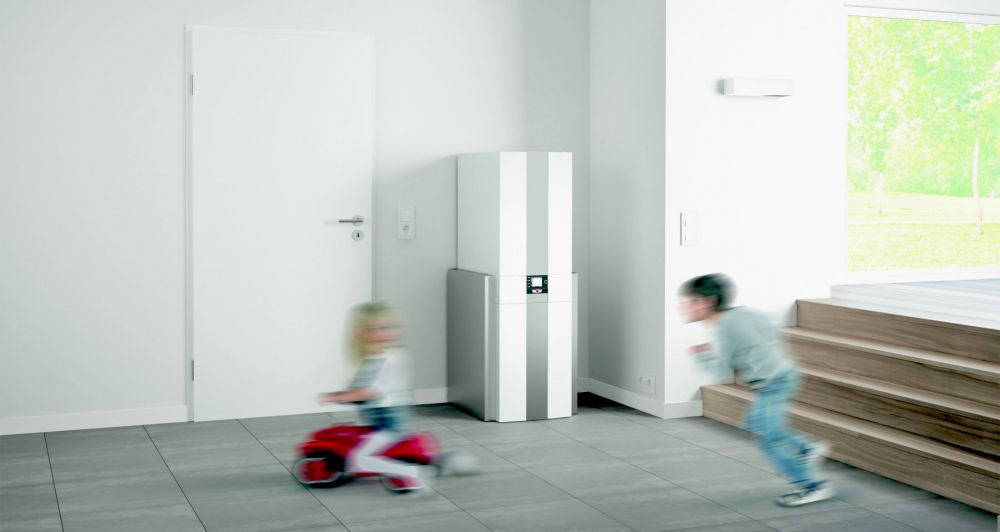

Напольный конденсационный комплекс (котел с водонагревателем) CGS-2L также выпускается в трех модификациях, различающихся по производительности: CGS-2-14/120L (15,2 кВт); CGS-2-20/160L (20,4 кВт); CGS-2-24/200L (25,8 кВт). Стандартная установка идеально подходит для дома или таунхауса. Послойный водонагреватель как бы «сортирует» воду по температуре и позволяет использовать воду с точностью до градуса, что позволяет экономить до 30% энергии. Конденсационный теплообменник из нержавеющей стали предотвращает потери тепла и снижает расходы на отопление. Кроме того, CGS-2L отличается низким уровнем шума во время работы.

Для регионов с жесткой водой специально разработана установка CGS-2R. Она оснащена водонагревателем со змеевиком, который снижает опасность известковых отложений. Напольный газовый конденсационный комплекс для воды с большой жесткостью выпускается в трех вариантах: CGS-2-14/150R; CGS-2-20/150R; CGS-2-24/150R; мощностью 15,2, 20,4 и 25,8 кВт. Объем водонагревателя 145 л. Модель CGS-2R рассчитана на установку в частном доме или таунхаусе.

В серии CSZ-2R представлены напольные гелиокомплексы для использования энергии и газа, и солнца — CSZ-2-14/300R (15,2 кВт); CSZ-2-20/300R (22,2 кВт); CSZ-2-24/300R (27,1 кВт). Установка CSZ-2R может получать от солнца до 60% энергии для горячего водоснабжения и соответственно снижать расход газа. Она состоит из следующих компонентов: газового конденсационного котла WOLF CGB-2; модуля управления BM-2; гелиоводонагревателя объемом 300 л; высокоэффективной насосной группы гелиосистемы, включая гелиорегулятор WOLF SM2-1; расширительного бака на 25 л и сборного бака для рабочей жидкости гелиосистемы. Водонагреватель рассчитан на работу с тремя гелиоколлекторами. Комплекс может отапливать просторные частные дома или таунхаусы.

Для больших нагрузок выпускается газовый конденсационный котел MGK-2. Он представлен в 11 мощностях от 130 кВт до 1 МВт. Несмотря на высокую мощность, приборы остаются тихими и компактными, и конструкция котла позволяет пронести его через дверной проем шириной 1 м. При использовании в каскаде мощность котельной на основе MGK-2 может достигать 5 мВт. При этом обратный клапан в горелке уже входит в его серийную комплектацию.

Ответьте на 7 вопросов и узнайте, какая модель котла вам подойдёт

Самые перспективные области применения конденсационных котлов

1. В комплекте с газгольдером. Сжиженный газ стоит в несколько раз дороже магистрального, но при использовании конденсатников (в сравнении с обычными газовыми котлами) экономический эффект вы заметите уже через пару лет.

2. В системах с низкотемпературными источниками тепла (теплые полы, стеновые панели, дом с бассейном); чем ниже температура теплоносителя, тем эффективнее работа техники.

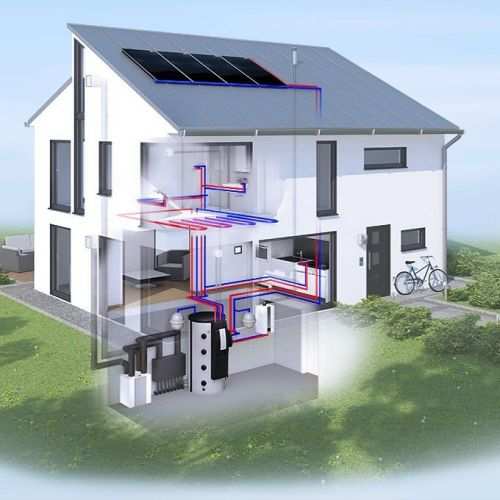

3. В современных системах умного дома. Конденсационные котлы без проблем интегрируются в комплекс устройств автоматизации. Пример подобной разработки — система WOLF Haus. С помощью этой системы весь дом можно оснастить оборудованием WOLF и замкнуть на едином модуле управления. Гелиосистемы в нем обеспечат экономию энергии, являясь альтернативным и вспомогательным источником тепла. Бытовая приточно-вытяжная вентиляция с рекуперацией сокращает теплопотери, экономя расходы на нагрев воздуха. Все это объединяется модулем автоматического управления системой WOLF, что является дополнительным преимуществом экосистемы. А одновременное использование всех элементов экосистемы увеличивает общую энергоэффективность.
