Что такое силовой каркас, зачем из него возводят стены и перегородки и как с его помощью перенести сантехнику?

Для чего используется силовой каркас?

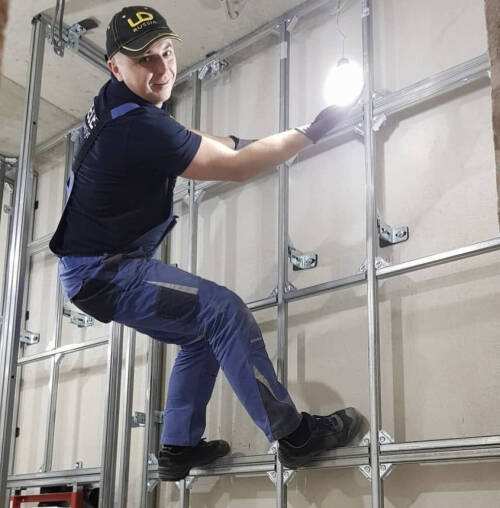

Силовой каркас TECEprofil предназначен для того, чтобы упростить и ускорить обустройство санузлов, но его возможности гораздо шире. С помощью этой системы, состоящей из типовых стальных профилей, крепежных элементов и аксессуаров, можно решить множество задач:

• Сделать пристенную конструкцию или перегородку с высокой несущей способностью.
• Создать подвесной каркас для тяжелого подвесного потолка.
• Возвести подиум.
• Соорудить короб камина.
• Собрать пенал для двери.

С помощью TECEprofil можно сделать короб камина. В данном случае каркас полностью независим от камина, к стенам крепится на скользящих опорах, обшит ГВЛО

Словом, TECEprofil можно использовать везде, где нужен жесткий и надежный «скелет» под обшивку гипсокартоном. Более того, иногда данная система — это единственное решение. Например, только с ее помощью можно возвести стену высотой более 3,5 м. Классические профили для гипсокартона в этом случае не подойдут, так как их несущей способности будет недостаточно.

Декоративная стена с нишами  и креплением для телевизора возведена из профилей TECEprofil

И все же чаще всего TECEprofil используют в санузлах и ванных комнатах. Особенно в каркасных домах с перегородками, на которые невозможно навесить раковину, унитаз или биде, а также в новых монолитных домах, где перегородки отсутствуют вовсе. Тут просто необходим конструктор, который позволит возвести фальшстену или короб с высокой несущей способностью.

Все основные элементы данной системы выполнены из оцинкованной стали. Пластиковых или алюминиевых деталей, которые могли бы снизить прочность конструкции и сделать ее несоответствующей нормам огнестойкости, в TECEprofil нет.

Конфигурация стены из профилей, может быть любой — линейной, угловой, Т-образной. А если установить отдельностоящую перегородку, например, между ванной и санузлом, то на нее с обеих сторон можно навесить раковины или унитазы и проложить внутри перегородки инженерные коммуникации, что даст существенную экономию места.

Варианты конфигурации стен из силового профиля

С TECEprofil появляется возможность для реализации и других сложных решений, например, установки раковины возле окна или унитаза под скосом потолка мансарды. Что касается монтажа ванны, система позволяет избежать сомнительных решений из тонких алюминиевых реек. Каркас из TECEprofil будет достаточно прочным, чтобы надежно держать акриловую или стальную чашу. Кстати, здесь пригодятся регулируемые ножки с шумопоглощающими резиновыми накладками, которые нивелируют вибрации при наполнении чаши водой.

Стена, возведенная при помощи данной системы, имеет очевидные преимущества перед кирпичной, блочной или бетонной. Во-первых, она не оказывает большой нагрузки на перекрытия — усиливать пол и уж тем более заливать стяжку под нее не нужно. Во-вторых, внутри можно спрятать инженерные коммуникации, не прибегая к штраблению стен. И в-третьих, ее не нужно выравнивать штукатуркой и шпатлевкой. Каркас с практически идеальной геометрией легко обшить гипсокартоном, создав ровную поверхность под отделку.

Основные компоненты системы

Силовой каркас TECEprofil строится на базе трех основных элементов:

1. Труба из стального оцинкованного профиля, которая отличается высокой прочностью благодаря ребрам жесткости. Толщина ее стенки составляет 1 мм, что превышает толщину стенки классического профиля для гипсокартона.

2. Угловое соединение, обеспечивающее надежную стыковку двух профилей, а также прочное крепление к раме инсталляции для раковины, биде или унитаза. Монтируется за считанные секунды благодаря преднапряженной пружине. Важно, что угол получается идеально прямым — строго 90°, а значит, перегородка будет без перекосов.

Угловое соединение оставляет монтажнику право на ошибку. Даже если профиль отрезан не под прямым углом, а со скосом в несколько миллиметров, данный элемент это компенсирует

3. Крепежный уголок, регулируемый по высоте и глубине. Это помогает компенсировать кривизну несущих стен, чья геометрия часто бывает далека от идеала.

Труба из оцинкованного профиля

Угловое соединение

Крепежный уголок

Помимо базовых в системе предусмотрены и специальные детали.

Двойное крепление (простое и удлиненное) для параллельного соединения двух профилей без промежуточного распора. Оно позволяет создать небольшую полку вдоль стены со скрытой полостью в ней, не усложняя конструкцию. Под полкой скроются все необходимые коммуникации: трубы водоотведения и водоснабжения, застенные модули и проводка.

Шарнирное крепление, которое позволяет монтировать профиль в любом положении и под любым углом. Может пригодиться в мансардной комнате со скошенными потолками.

Вставная регулируемая ножка, которая оснащена заглушкой с резиновым основанием. Она обеспечивает безопасное и равномерное принятие нагрузки, что особенно важно для конструкций, служащих каркасом для тяжелой ванны с водой.

Но и это еще не все. В систему также входят:

• опора для отдельностоящих стен;
• универсальное соединение;
• крепежная скоба;
• соединитель отрезков;
• звукоизоляционный комплект для креплений;
• монтажный комплект для раковин (со встроенным сифоном и без него);
• пластина для монтажа скрытых и внешних фитингов (в том числе с последующей установкой раковины);
• комплект для стиральной машины;
• три разновидности опорных пластин для поручней и опорных систем;
• специальное усиленное крепление для котлов и водонагревателей;
• комплекты для установки писсуаров.

Монтажная пластина TECEprofil для монтажа скрытых и внешних фитингов

Монтажный комплект для раковины

Монтажный комплект TECEprofil для стиральной машины

Опора TECEprofil для отдельностоящих перегородок

Застенный модуль TECEprofil для поручней и опорных систем

Из-за обилия деталей TECEprofil может показаться системой громоздкой и слишком сложной. Но в разнообразии элементов есть смысл. Ведь именно благодаря ему система позволяет построить отдельностоящую фальшстену или перегородку практически любой формы, например, т-образную или угловую, и установить нее любое сантехническое оборудование.

Стена с полками из TECEprofil
с отделкой из керамогранита

Как и где сделать расчет конструкции из TECEprofil?

Компания TECE значительно упрощает работу архитекторам и проектировщикам, предлагая множество готовых решений, которые детально описаны в «Технической информации TECEprofil» и не требуют конструкторских расчетов. Но как быть, если проект индивидуальный?

Первое, что следует сделать архитектору/проектировщику — это обратиться к официальному дилеру TECE и предоставить размеры помещения и конструкции, которую нужно возвести, а также, если это ванная комната, номенклатуру сантехники, которая будет установлена.

Инженер-проектировщик, прошедший обучение и сертификацию в представительстве TECE, сделает точные расчеты, предоставит список и размеры необходимых профилей, количество и состав соединительных элементов, а также схему сборки и распилов.

Сборка силового каркаса

Одним из основных элементов системы, как уже говорилось выше, является труба из оцинкованного профиля. Она поступает с завода в нераспиленом виде, длиной 4,5 м. Резка осуществляется либо дилером, либо монтажником уже на объекте. Это обусловлено тем, что проект рассчитывают, исходя из идеальной геометрии помещения, которая на практике встречается крайне редко. Нарезая профиль на месте, монтажник может нивелировать кривизну углов и стен, прибавив или убрав несколько миллиметров длины профиля.

Монтаж системы TECEprofil можно описать тремя словами: поставил, выровнял, закрепил. Работа ведется при помощи стандартных инструментов: ножовки по металлу, циркулярной или сабельной пилой, шестигранника, отвертки, шуруповерта и проч. Никаких особых приспособлений не требуется.

Важно, что TECEprofil — полностью «сухая» система. Для установки каркаса не нужен цементный раствор или клей. А это означает не только отсутствие связанной с «мокрыми» процессами грязи, но и высокую скорость монтажа, так как мастерам не приходится ждать, пока схватится строительная смесь.

Как проложить коммуникации в TECEprofil?

Так как образованная TECEprofil конструкция является полой, внутри нее можно проложить любые трубы, всю сантехническую обвязку (сифоны, воздуховоды и проч.), а также установить в силовой каркас рамные модули инсталляции TECEprofil для унитаза, биде, раковины и ванны. Их используют в том случае, когда требуется установить навесную сантехнику на некапитальную стену. Высота инсталляций — от 750 мм, гарантированная нагрузка, которую они способны нести — 400 кг. Что же касается монтажной глубины, она варьируется от 8 до 23 см. Этот параметр определяется толщиной бачка и регулируемой системой креплений, а значит, потери полезной площади помещения можно минимизировать.

Стандартная ширина рам составляет 50 см. Во всех случаях межосевое расстояние под крепеж для чаши универсально — 18 и 23 см. То есть на любую модель TECEprofil можно установить любую раковину, унитаз или биде.

Инсталляцию можно скрыть за фальшстеной, соорудив ее в любом удобном месте помещения, или инсталлировать в каркасную перегородку, в том числе укороченную. Универсальность и совместимость силовых профилей позволяет объединять несколько предметов сантехники в цельную монтажную систему — как линейную, так и объемную, с установкой приборов по двум смежным или противоположным сторонам перегородки.

Большой выбор готовых модулей инсталляции, специальные крепежные элементы и фиксаторы не оставляют пространства для ошибки. Так, например, для унитаза предусмотрен модуль TECEprofil со сливным бачком, который уже собран и опечатан. Мастер открывает его и с помощью угловых соединений и фиксаторов устанавливает в силовой каркас. При этом модуль можно выставить на необходимую высоту, а встроенные тормозные элементы не дадут шансов на соскальзывание во время монтажа.

Благодаря простоте системы и подробной инструкции, где все расписано до мелочей, один рабочий может провести весь комплекс ремонтных работ в ванной, вплоть до подготовки поверхности для укладки плитки, всего за несколько дней.
