Гидроаккумуляторы в системе водоснабжения: зачем они нужны и как работают?

©zaggo.ru

Гидроаккумулятор в системе водоснабжения частного дома — своего рода персональная водонапорная башня. Он отвечает за комфортный поток воды из кранов и постоянный уровень давления в системе, предотвращает гидроудары и даже продлевает срок службы насоса

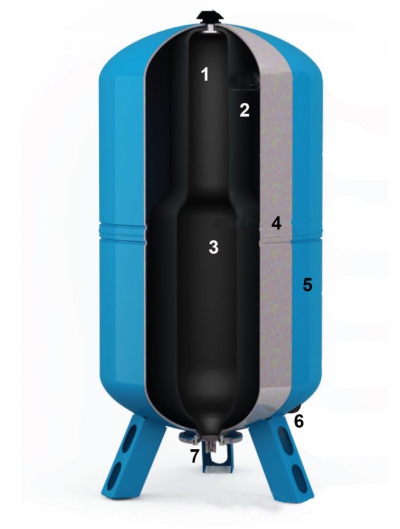

Конструкция гидроаккумулятора

Как он работает? Внутри гидробака есть специальная камера, наполненная воздухом, которая отделена от воды упругой мембраной баллонного типа. Когда вода из скважины поступает в резервуар, мембрана увеличивается в объеме и сжимает воздух. Таким образом и создается давление в системе. По достижении им определенного уровня срабатывает датчик, и насос отключается. Далее, по мере расхода воды, давление воздуха на мембрану ослабевает, и в какой-то момент насос включается снова.

При выборе гидроаккумулятора нужно иметь в виду, что в 100-литровый бак входит только 50 л воды (соотношение воды и воздуха в нем 1:1). Главное, решить, сколько раз в среднем планируется выходить на максимальное потребление воды в час. При превышении нормы (а это не более 15 раз) мембрана будет испытывать чрезмерные нагрузки, что не может не сказаться на ее рабочем ресурсе. Более того, в случае недостаточного объема бака неизбежен преждевременный износ насоса.

Материал изготовления мембраны

В производстве мембран для гидробаков применяют специальную нетоксичную резину, пригодную для контакта с питьевой водой (согласно санитарным правилам).

В первую очередь это натуральная каучуковая резина (Natural), рассчитанная на температуру воды от —10 до +50°С. Она эластичная, но со временем может начать пропускать воду сквозь стенки мембраны.

Используют также и синтетическую резину — бутиловую (Butyl) и этиленпропиленовую (EPDM). Они менее эластичны по сравнению с натуральной, зато служат дольше. Рабочая температура воды: от —10 до +99°С.

Постепенно давление воздуха в баке снижается. Раз в полгода его следует измерить и при необходимости подкачать воздух автомобильным насосом

Рассчитываем объем прибора

Тут все зависит от количества точек водопотребления в доме. Если гидроаккумулятор должен обслуживать лишь кран на кухне и туалет, то с этой задачей вполне справится бак минимального объема — 24 л. Если таких точек три-пять, включая душевую кабину, понадобится уже прибор на 70–100 л. В том случае, когда в доме имеется несколько санузлов плюс подключаемая к воде бытовая техника, то целесообразно произвести расчет по следующей формуле:

V = 16,5 x Qmax/a x (Pmin x Pmax/Pmin–Pmax) x 1/P0,

где V — полный объем гидробака, л;
Qмакс — максимальное значение потребного расхода воды, л/мин;
а — количество пусков системы в час;
Pmin — нижний порог давления при включении насоса, бар;
Pmax — верхний порог давления при выключении насоса, бар;
P0 — начальное давление воздуха в гидробаке, бар.

Нижний порог Pmin для двухэтажного дома обычно равен 1,5 бар, а верхний (Pmax) — 3 бар.

Таким образом, если Qmax = 40 л/мин, а = 15, Pmin = 1,8 бар, Pmax = 3,0 бар, Р0 = 1,5 бар, требуется бак объемом 150 л.

Кстати, если в доме появился дополнительный потребитель воды, такой как, например, посудомоечная машина, и объема имеющегося гидроаккумулятора стало не хватать, то приведенная формула поможет правильно рассчитать, баком какой вместимости его лучше заменить.

Чем выше, тем лучше

Гидробак рекомендуют располагать как можно ближе к насосу и, главное, на максимально возможной высоте: в этом случае в системе будет создаваться дополнительное давление, а значит, и напор воды из кранов будет комфортным для пользования. Обратите внимание: каждые 10 м по высоте — это плюс 1 бар давления.

Выбирая между вертикальной и горизонтальной моделью гидроаккумулятора, покупайте ту, что больше подходит к месту монтажа. Принципиальных различий у них нет

Устанавливая прибор, следует учитывать вес бака вместе с водой, а также заранее предусмотреть, куда можно ее слить, если возникнет необходимость отрегулировать давление или заменить мембрану.

Давление в норме!

Разница между нижним и верхним порогами срабатывания должна составлять 1,0–1,5 бар. Вычислим минимальное значение давления для бака, расположенного, скажем, в подвале. Определив расстояние (в метрах) от бака до самой высокой точки потребления (пусть это будет душ на втором этаже), прибавим к этому числу 6 и разделим на 10. При расстоянии до душа 7 м получаем: (7 + 6)/10 = 1,3 атм. Если давление в гидроаккумуляторе будет ниже, вода до душа просто не дойдет. А при завышенных значениях в баке вовсе не будет воды. Изначально установленное на производстве давление воздуха в бытовом аппарате — 1,5 бара. Прибавив к этому еще 1,5 бара, мы получим его максимальную величину. Притом важно, чтобы она была на 30% меньше того значения, которое указано как наибольшее в напорных характеристиках насоса.

С чем можно столкнуться при эксплуатации гидроаккумулятора?

Частое включение насоса

Причина

Решение

  1. Низкое давление сжатого воздуха
  2. Повреждена мембрана
  3. Поврежден корпус бака
  4. Слишком мала разность давлений, при которых насос включается/выключается
  5. Подтекает воздушный клапан
  6. Давление воздуха упало ниже расчетного значения
  1. Подкачать воздух
  2. Заменить мембрану
  3. Произвести ремонт
  4. Отрегулировать значения давления с помощью реле
  5. Заменить клапан
  6. Продуть ниппель, восстановив давление внутри

Отсутствие напора

  1. В гидроаккумуляторе нет сжатого воздуха
  2. Насос не обеспечивает нужное давление
  1. Закачать воздух
  2. Убедиться в исправности насоса, а также в том, что его технические характеристики соответствуют условиям эксплуатации
