Всё уже продумано за нас
Кирилл Печерский 24 сентября 2020

Водопровод, отопление и канализация в доме: готовые решения для компоновки и монтажа систем

©TECE

Одна из главных составляющих комфортной жизни за городом – бесперебойно функционирующие отопление, водоснабжение и канализация. Чтобы обеспечить их надежность, помимо грамотного проекта и качественного монтажа, необходим тщательный подбор всех системных компонентов. Понятно, что оптимальным вариантом в этом случае являются комплексные решения

Для монтажа трубопровода требуется множество самых разных элементов – уголков, тройников, отводов и распределителей, клапанов и кранов, адаптеров, заглушек, уплотнителей и пр. При этом, чтобы гарантировать инженерным сетям герметичность и долговечность, все они должны быть совместимы с трубами и другими комплектующими по материалу, техническим характеристикам и соединительным диаметрам. Максимально упростить задачу по подбору оборудования позволяет применение специальных трубопроводных систем, которые не только включают полный перечень универсальных компонентов, но и предусматривают технологичный и быстрый монтаж. Именно такое предложение делает потребителям компания ТЕСЕ.

Водоснабжение, отопление и не только

Система ТЕСЕflex

Система ТЕСЕflex предназначена для организации питьевого водоснабжения и отопления, а также для монтажа внутридомового газового оборудования (с давлением до 100 мбар) и транспортировки сжатого воздуха (PN 16 бар). В ее основе могут лежать толстостенные металлополимерные или 5-слойные пластиковые трубы PE-Xc 5S.

Трубы из композита диаметром от 16 до 63 мм отличаются высокой стойкостью к коррозии, термической деформации и по коэффициенту линейного удлинения сравнимы с медью. Они легко гнутся руками, но притом сохраняют жесткость и не образуют заломов, оставаясь круглыми в сечении. Внутренний слой металлополимерных труб, контактирующий с перекачиваемой средой, изготовлен из сшитого полиэтилена PE-Xc; в стенках, для исключения диффузии, имеется сварная алюминиевая прослойка. Наружная оболочка сделана из PE-RT (полиэтилен повышенного температурного сопротивления). Изделия могут поставляться в слое термоизоляции или без него.

Внешняя оболочка металлополимерных труб – белая, что позволяет делать разводку открытой. Исключение составляют трубы, предназначенные для газопроводов, – они имеют «сигнальный» ярко-желтый цвет

Трубы PE-Xc 5S также защищены от диффузии кислорода в системах отопления, не подвержены коррозии, рассчитаны на те же сферы применения, что и композитные (кроме газоснабжения), и являются их надежной, но более дешевой альтернативой.

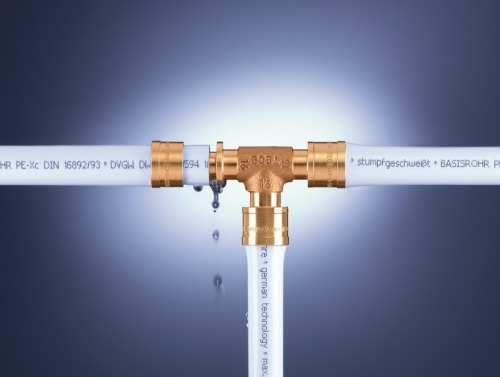

ТЕСЕflex – это система аксиальной запрессовки, в которой применяются латунные (с низким содержанием цинка) или бронзовые фитинги, создающие коррозионностойкие неразъемные соединения. Как уже говорилось, комплексные решения предполагают полную совместимость всех элементов, так что и те и другие фитинги могут быть использованы как с металлополимерными, так и с 5-слойными пластиковыми трубами. Ни в уплотнительных кольцах, ни в герметизирующих лентах нет необходимости, а значит, некачественные сопряжения исключены: трубу расширяют, вставляют в нее фитинг и надвигают до упора пресс-втулку. При этом материал трубы (PE-Xc), обладающий памятью формы, после расширения возвращается в прежнее состояние и обжимает фитинг. Благодаря практически одинаковым диаметрам трубы и фитинга, потери давления в соединительных узлах будут минимальными.

Соединения, выполненные методом аксиальной запрессовки, долговечны, безопасны (соответствуют требованиям для газораспределительных систем) и не нуждаются в обслуживании по контролю герметичности

Кроме прямых и крестообразных фитингов, система ТЕСЕflex включает широкий перечень компонентов с различными типоразмерами — тройники, шаровые краны, коллекторы и коллекторные шкафы, никелированные угловые патрубки и монтажные узлы для разных схем подключения радиаторов, звукоизолирующие прокладки, фиксаторы и пр.

Система ТЕСЕlogo

Еще одно предложение компании — система ТЕСЕlogo для контуров водоснабжения и отопления на базе металлополимерных труб. Ее специфика состоит в технологии быстрого соединения push-fit, для которого не нужны запрессовочные инструменты. Сборку производят вручную, используя особый фитинг. Это коррозионностойкий и ударопрочный элемент, изготовленный из высококачественного пластика PPSU® и армированного полиамида. Притом резьбовые детали, согласно европейским гигиеническим стандартам для питьевых водопроводов, выполнены из латуни или бронзы.

Пуш-фитинг предельно прост в установке: нужно обрезать трубу, откалибровать, вставить ее в фитинг — и всё. Так как в инструменте нет надобности, с фитингом удобно работать в труднодоступных местах, а кроме того, соединение получается разъемным. При необходимости его можно разобрать с помощью специального ключа и смонтировать заново: ни пуш-фитинг, ни труба в результате не повреждаются. Весомый плюс технологии push-fit еще и в том, что при модернизации система ТЕСЕlogo легко адаптируется к новым схемам.

Помимо стандартного набора комплектующих, в систему ТЕСЕlogo входят готовые к установке монтажные узлы, например, для подключения умывальников или радиаторов

Система ТЕСЕfloor для организации систем поверхностного отопления и охлаждения

ТЕСЕfloor специальная разработка компании, предназначенная для организации систем поверхностного отопления и охлаждения в новых и реконструируемых зданиях. В ее арсенале полный перечень необходимых компонентов, позволяющих качественно решить задачу не только с технической, но и с эстетической точки зрения.

Отопительные металлополимерные и пластиковые трубы ТЕСЕfloor сечением 12 × 1,5, 16 × 2,0, 20 × 2,25, 25 × 2,5 мм обладают повышенной гибкостью и термостойкостью. В качестве монтажной основы могут выступать маты из вспененного пенополистирола с защитой от ударного шума, плоские или имеющие профилированные бобышки-фиксаторы для продольной или диагональной раскладки труб.

В отличие от стандартных контрольных устройств, которые ставят невысоко от пола, стараясь спрятать от глаз, блоки RTL ТЕСЕfloor для застенного монтажа имеют декоративное исполнение наружной части и могут быть расположены на виду в любом удобном для пользователя месте. Их отличают компактные размеры (104 × 124 × 7 мм), лицевая панель из черного или белого стекла с глянцевыми скошенными кромками, ручка из анодированного алюминия. Изделия оснащены регулируемым по глубине установочным модулем (65–90 мм), что позволяет встраивать блоки с выступом над поверхностью всего 2,5 мм независимо от типа стены. В стильные минималистские интерьеры идеально впишутся дизайнерские комнатные термостаты круглой формы со стеклянной панелью черного, белого или оранжевого цвета.

Комнатные термостаты для систем поверхностного отопления ТЕСЕfloor

Срок службы системы ТЕСЕfloor — более 50 лет. Маркировка знаком SLQ (Silver Line Quality) подтверждает совместимость всех ее функциональных элементов, гарантирует соответствие высоким европейским стандартам качества и надежность продукции

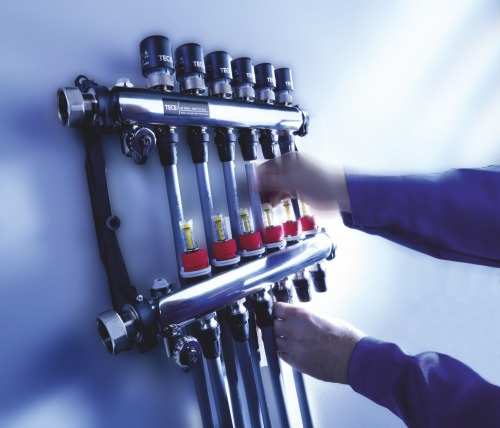

Система оснащается коллекторами из пластика или нержавеющей стали. Есть стальные модели с камерами увеличенного объема (минимизируют потери давления), кронштейнами из звукоизолирующей пластмассы и соединениями типа push-fit для упрощенного монтажа без перекручивания труб. Чтобы создать дополнительные контуры отопления, двух- и трехходовые коллекторы можно комбинировать, доводя количество выводов до 12.

Системы канализации

Для создания внутридомовой и наружной подземной канализации компания ТЕСЕ рекомендует трубные системы, выпускаемые под маркой POLOPLAST: POLO-KAL NG и POLO-KAL 3S с высокой степенью звукоизоляции.

Прежде всего, отличные показатели защиты от шума обеспечиваются инновационной трехслойной структурой труб. Жесткая, ударопрочная наружная оболочка выполнена из полипропилена (РР), промежуточный слой — из РР с армирующими минеральными добавками, а внутренний — из особо гладкого РР, невосприимчивого к химическим воздействиям и препятствующего образованию отложений. Изделия соответствуют строгим экологическим требованиям (не содержат галогена, кадмия и тяжелых металлов) и отличаются стойкостью к высоким температурам (кратковременно выдерживают 97⁰С, долговременно 95⁰С). При сборке трубопроводов используют прецизионные литые раструбы с уплотнительным кольцом.

Комплексный подход к разработке систем POLOPLAST, обеспечивающий полную совместимость всех крепежных и функциональных элементов, существенно расширяет возможности их применения.

Так, на основе технологии POLO-KAL может быть организована регулируемая вентиляция жилых помещений (POLO-KWL), а также система централизованного пылеудаления (POLO-ZSA). Проблема отвода конденсата из воздушных каналов решается благодаря такому элементу, как пластиковый конденсатосборник: он избавляет от необходимости использовать с этой целью активно корродирующие металлические конструкции, легко монтируется безынструментальным способом и гарантирует герметичное соединение с пластиковыми и спиральными воздуховодами.

Еще одно технологичное решение от POLOPLAST – система каналов POLO-RDS evolution с множеством продуманных деталей, служащая для удобной и герметичной проводки труб и кабелей через стены.

Области использования трубопроводных систем POLOPLAST

Конструкция трубы POLO-KAL NG

Трубы POLO-KAL NG характеризуются минимальным линейным удлинением (0,05 мм/м‧К), кольцевой жесткостью не менее 6,0 или 8,0 кН/м², в зависимости от диаметра, и имеют модуль продольной упругости (сопротивление растяжению-сжатию) 2400–3100 МПа. Предназначенные для устройства внутренней и наружной канализации, они допускают укладку даже в зимнее время, сохраняя ударную прочность вплоть до –20⁰С. Хомут POLO-KAL NG ASV, препятствующий разъединению с усилием до 600 кг, гарантирует надежную фиксацию раструбных соединений в условиях повышенных нагрузок — например, при подключении наносного оборудования в системах подъема сточных вод.

Широкий ряд типоразмеров (DN 32–250) и обширная номенклатура комплектующих для систем канализации POLO-KAL NG позволяют решать самые сложные инженерные задачи как внутри зданий от крыши до подвала, так и на придомовой территории

Трубы POLO-KAL 3S, разработанные для гравитационной канализации внутри зданий, имеют меньшую кольцевую жесткость (4 кН/м²), коэффициент линейного удлинения 0,09 мм/м‧К и модуль упругости 1000 МПа. В числе прочих монтажных элементов (отводы, тройники, крестовины, двухраструбные муфты и др.) система включает в себя специальные патрубки для герметичного соединения с трубами из фиброцемента и чугуна.

Практичным дополнением к ассортименту комплектующих POLO-KAL NG и POLO-KAL 3S являются ревизионные модули POLO-EHP control. Большой люк, удобный для проведения фото- и видеоконтроля, оснащен герметичным запирающим механизмом, открывается без применения инструментов и из-за отсутствия винтовых креплений гарантирован от коррозии.

Кроме конструкции труб и уплотненных раструбных соединений, целям звукоизоляции служат также шумопоглощающие крепежные хомуты POLO-CLIP HS, сила прижима которых обеспечивает исключительно эффективную акустическую развязку. А сами хомуты изготовлены из композитного материала (сочетание твердого РР и мягкого ТРЕ), препятствующего передаче звука, и имеют мягкие наклонные ребра с воздушной прослойкой между ними. Помимо этого, штатные монтажные комплекты позволяют использовать в своем составе особые шумозащитные элементы RBT для опорных пластин.

Испытания трубопроводов, проведенные согласно стандарту EN 14366 «Стендовые измерения уровня шума, производимого оборудованием внутренней канализации», показали, что шумоизолирующие свойства POLO-KAL NG и POLO-KAL 3S соответствуют самым строгим требованиям к сантехническим системам. При этом важно помнить: какие бы инновационные и высокотехнологичные решения ни реализовал производитель в своем продукте, «тихими» трубопроводы будут только при условии грамотного инженерного проекта и качественного монтажа, выполненного с соблюдением инструкции.
