Я окна разведу руками...

Раздвижные панорамные окна и двери: лёгкие и прочные, тёплые, как стены, с плавным ходом

©REHAU

Начиная строительство загородного дома, каждый имеет перед глазами свой идеал. Но при этом всем хочется, чтобы здание получилось красивым и вписалось в окружающий ландшафт, чтобы передвижение по дому было комфортным, чтобы комнаты наполнял свет, в них было тепло зимой и прохладно летом, а внутрь не проникал шум с улицы. Добиться всего этого помогут современные раздвижные дверные и оконные системы

Всегда в тренде

С момента появления раздвижных систем на нашем рынке интерес к ним только растёт, при этом отличные эксплуатационные качества таких дверей и окон уже давно подтверждены практикой. Сегодня даже самые отчаянные строительные скептики не будут утверждать, что эти конструкции не дают комфортно жить в доме зимой, что тяжёлые створки со стеклопакетами неудобны, небезопасны и требуют постоянной регулировки. И даже самые убеждённые традиционалисты не отрицают выгоды от использования раздвижных систем. А их немало. Пожалуй, главная — это совершенно новые возможности в организации жилого пространства. Теперь оно не ограничено стенами комнаты, ведь в одну секунду стена может исчезнуть и впустить в дом запахи и звуки весны. Да и в закрытом положении раздвижная конструкция лишь обозначает границу помещения, но остается прозрачной, даря чудесный панорамный вид, а кроме того — ощущение простора и свободы, которого так не хватает нам в перенаселённых мегаполисах.

Следующее преимущество, на этот раз чисто практическое — эргономичность. Широкие распашные створки попросту неудобны: они ограничивают выбор планировочных решений, распахиваются ветром, цепляются за шторы, создают препятствие для ходьбы. Сдвижное полотно лишено этих минусов, так как передвигается в плоскости проёма, при этом специальные механизмы обеспечивают надёжную фиксацию в любом положении.

Наконец, отличная тепло- и звукоизоляция. Современные сдвижные системы (порталы) проектировались с расчётом на очень большую массу полотен. В них можно вставить более толстый и эффективный стеклопакет, чем в традиционные распашные створки. Дополнительное стекло существенно (на 10-25%) улучшит тепло- и звукоизоляционные качества окна, а при использовании специальных стёкол (энергосберегающих, мультифункциональных, акустических) выигрыш окажется ещё больше.

Террасная дверь должна быть укрыта от осадков козырьком или карнизом. При этом следует следить, чтобы пол террасы не заметало снегом, в противном случае при смене оттепели заморозками возможно примерзание дверного полотна

Раздвижки на все случаи жизни

Раздвижные системы действуют по общему принципу: одно или несколько полотен перемещаются на роликах по встроенной в раму направляющей. Но реализован этот принцип может быть по-разному в зависимости от назначения конструкции. При этом в одном доме могут найти применение раздвижные системы сразу нескольких типов.

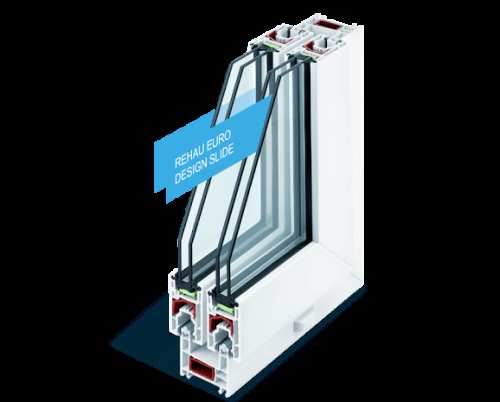

Профиль REHAU EURO-Design Slide

Проще всего устроены так называемые холодные окна и двери, предназначенные для наружного остекления неотапливаемых помещений — балконов и лоджий, веранд и террас. Здесь не нужен герметичный притвор и двухкамерные стеклопакеты, гораздо важнее доступная цена, простота эксплуатации и ухода. В полной мере этим требованиям отвечает система REHAU EURO-Design Slide на базе пластиковых трехкамерных профилей с алюминиевой направляющей шиной. Эта конструкция сочетает и теплоизоляционные свойства ПВХ-профиля, и высокую надёжность механизма. Она позволяет смонтировать в проёме 2, 3, 4 или 6 параллельно-сдвижных створок, комбинируя их с неподвижными элементами. Остекление EURO-Design Slide отлично защитит от осадков, ветра и назойливых насекомых (для этого предусмотрены москитные сетки), а также обеспечивает удовлетворительную изоляцию уличного шума (до 36 дБ при установке однокамерных стеклопакетов толщиной 24 мм).

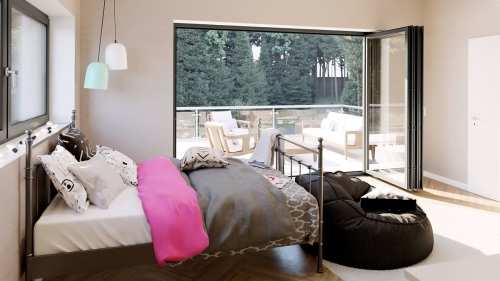

Раздвижная система Panorama SWING-Design

Более современный вариант холодного террасного остекления — Panorama SWING-Design. В этой системе задействована инновационная фурнитура, которая позволяет сдвинуть все створки к одной из стен, повернуть их и сложить «пачкой», тем самым почти полностью открыв дверной проём. При этом количество створок может достигать шести, а максимальные габариты всей конструкции могут быть — 4000 мм x 2280 мм.

Если же речь идёт об остеклении отапливаемых помещении или оборудовании прохода из комнаты на террасу или в сад, то в этом случае потребуется тёплая и герметичная конструкция. Например, параллельно-сдвижная (PSK-портал). Современная фурнитура этого типа позволяет использовать створки массой до 200 кг, обеспечивая их бесшумное движение. При этом створка может откидываться для проветривания.

PSK-порталы — наиболее доступные тёплые «раздвижки», так как изготавливают их на базе стандартных ПВХ-профилей, таких как THERMO-Design, DELIGHT-Design, BRILLANT-Design, INTELIO 80, GENEO. Максимальные габариты дверной конструкции из белых профилей составляют 4000×2600 мм, из ламинированных, более подверженных термическому расширению/сжатию, — 3000×2500 мм.

PSK-порталы на базе
ПВХ-профилей

Другой вариант — подъёмно-сдвижная дверь (HS-портал). Она может быть ещё больше по габаритам и оснащается ещё более эффективными стеклопакетами. Например, система GENEO HST позволяет изготавливать подвижные створки массой до 400 кг и способна закрыть проём шириной до 10 и высотой до 2,7 м. Это самая настоящая прозрачная раздвижная стена, которая может быть такой же тёплой и прочной, как и капитальное ограждение.

Система GENEO HST

Следует упомянуть и ещё одну конструкцию — «гармошку». По герметичности она несколько уступает порталам HS и PSK и рассчитана в основном на мягкий климат, но зато, как и Panorama SWING-Design, она позволяет почти полностью открывать проём, складывая створки у стены.

Механизм раздвижных конструкций рассчитан не десятки лет работы, но только при правильной эксплуатации. В частности, следует сразу вызвать мастера при появлении шума кареток или заедания ручки. Нельзя прилагать чрезмерное усилия к ручке, если полотно террасной двери примёрзло

Идеальный прижим

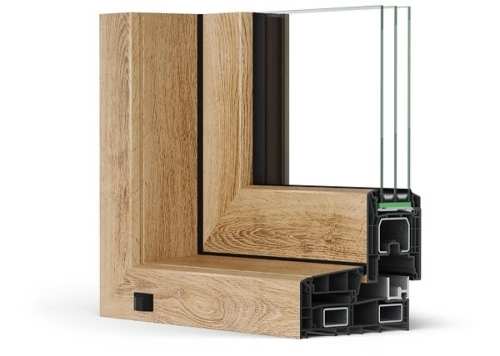

Система INTELIO Slide в разрезе

Новинка от REHAU на рынке раздвижных конструкций — система INTELIO Slide (AS-порталы). Это принципиально новое решение для окон и дверей, в котором герметичность притвора сочетается с очень лёгким управлением и плавным, без рывков и вибраций, движением дверного полотна. Плюс к этому — конструкция обладает идеальной эргономичностью: створка не выдвигается внутрь из плоскости рамы (как у PSK-портала), благодаря чему, например, вплотную к окну INTELIO Slide можно смонтировать кухонную столешницу, и стоящие на ней предметы не помешают открывать окно или дверь.

Конструкции присвоен высший класс А по водонепроницаемости и сопротивлению ветровым нагрузкам. Она отвечает самым высоким требованиям по тепло- и звукоизоляции, благодаря использованию створочного профиля монтажной глубиной 80 мм, допускающего установку стеклопакета толщиной до 51 мм. При этом обойдётся она существенно дешевле HS-портала.

Впечатляет и палитра цветов ламинации, включающая линейку WOODEС и однотонные пленки. При этом технология каширования REHAU предусматривает нанесение декоративного покрытия на все видимые части профиля INTELIO Slide, благодаря чему окна и двери выглядят подчёркнуто стильно и гармонично.



Сравнительная характеристики раздвижных систем REHAU

Название

Назначение

Используемые профили

Максимальные габариты створки из белых профилей (Ш х В), мм

Максимальное количество створок

Толщина заполнения, мм

EURO-Design Slide

Для наружного остекления неотапливаемых помещений

Специальные трёхкамерные ПВХ-профили

1400×2400

6

4-24

Panorama SWING-Design

Для наружного остекления неотапливаемых помещений

Стандартные профили монтажной глубиной 60 и 70 мм (THERMO-Design, DELIGHT-Design, BRILLANT-Design)

1000×2180

6

До 24

GENEO HST

Для тёплого остекления

Специальные ПВХ-профили линейки GENEO и профили RAU-FIPRO — с фиброармированием

3000×2700

4

До 53

PSK-портал

Для тёплого остекления

Любые стандартные ПВХ-профили REHAU: THERMO-Design, DELIGHT-Design, BRILLANT-Design, INTELIO 80, GENEO

1000×2600

4

До 40

INTELIO Slide

Для тёплого остекления

Специальные ПВХ-профили монтажной глубиной 80 мм

2000×2500

2

До 51

«Гармошка»

Для остекления жилых помещений в условиях мягкого климата

Стандартные ПВХ-профили Euro-Design, BRILLANT-Design, GENEO

900×2400

7

До 40

Раз в несколько лет желательно приглашать сервисного специалиста для комплексного обслуживания механизма. При этом створки снимают с направляющих, удаляют пыль из всех скрытых полостей, наносят защитную смазку и при необходимости регулируют створки

Секреты стеклопакетов

Если рамные профили отвечают за прочность и дизайн оконных конструкций, механизм — за лёгкость открывания и удобство проветривания, то стеклопакет определяет такие важнейшие характеристики окна, как энергоэффективность, звукоизоляция и безопасность. Ответим на несколько вопросов, возникающих при выборе остекления.

Сколько камер? При большой площади остекления (свыше 15% от площади комнат) приведенное сопротивление теплопередаче стеклопакетов должно быть не менее 0,61 м²·°С/Вт — иначе просто не добиться теплового комфорта, к тому же окна зимой будут постоянно запотевать. Однокамерный стеклопакет может удовлетворять этому условию только при заполнении камер инертным газом. Но газ со временем «вытекает» из камеры — есть риск, что через 10-15 лет теплоизоляционные характеристики окна ухудшатся. Ещё один нюанс: однокамерный стеклопакет будет уступать двухкамерному в звукоизоляции на 5-6 дБ.

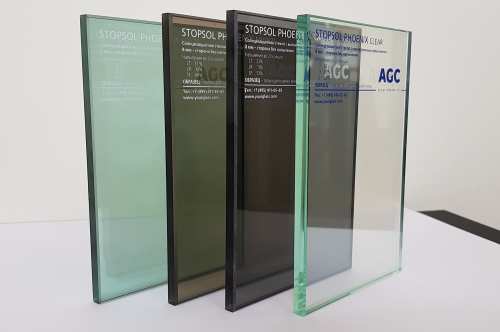

Магнетронное солнцезащитное стекло с зеркальным покрытием Stopsol Phoenix (AGC) предохраняет помещение от перегрева, а мебель и интерьер от выцветания

Какое стекло выбрать? Использование низкоэмиссионного i-стекла позволяет добиться сопротивления теплопередаче около 0,70 м²·°С/Вт. На практике это означает экономию на отоплении не менее 5%, а главное — отсутствие прохладных зон возле окон (дверей). При этом дополнительные расходы при заказе будут невелики — не более 10% от цены конструкций. Еще более практично мультифункциональное стекло, которое защищает и от холода, и от летнего зноя. Это оптимальное решение для южного фасада.

Нужны ли закалённое стекло и триплекс? Эти виды стёкол повышают травмобезопасность окна и его устойчивость к взлому. В идеале внутреннее стекло панорамного окна должно быть закалённым, а наружное — трёхслойным. Такие стёкла недешёвы (окна с ними обойдутся почти в полтора раза дороже), но зато вы сможете сэкономить, отказавшись от дополнительных защитных конструкций — ставней, роллет и т.п.

Комментарий специалиста
Сергей Касьян, руководитель Оконного Направления по Восточной Европе компании AGC Glass Russia

«Чем больше площадь остекления в доме, тем внимательней следует выбирать стеклопакеты, ведь именно от их характеристик во многом будет зависеть микроклимат в доме и затраты на отопление и кондиционирование воздуха. Если же речь идет о панорамных окнах и раздвижных порталах, то здесь нужно позаботиться не только о сбережении тепла, защите от солнца и уличного шума, но также о безопасности конструкций и их взломостойкости.

Решить весь этот комплекс задач позволяют стеклопакеты со специальными стеклами, например из линейки Stratobel (AGC). Это ударопрочное многослойное стекло (два стекла, между которыми находится PVB -поливинилбутиральная пленка), обладающее к тому же отличными звукоизоляционными свойствами. При этом на поверхность Stratobel могут дополнительно наноситься низкоэмиссионные (low-e) покрытия (Top N+), что позволяет добиться значительной экономии на отоплении.

Также отлично зарекомендовали себя мультифункциональные стекла линейки Energy, которые зимой защищают от холода, а летом — от палящего солнца. Такое стекло обладает высокими показателями светопропускания и, что очень важно, поддается закалке, делающей его намного прочнее и безопаснее.

Есть в ассортименте АGC и специальное решение для домов, соседствующих с шумными дорогами, — это многослойное стекло с акустической пленкой Stratophone с коэффициентом изоляции воздушного шума (Rw) до 51 дБ.



Мультифункциональное стекло Energy Light (AGC) обладает высоким светопропусканием, хорошо защищает помещение от нагрева



Антивандальные
многослойные стекла Stratobel и Stratophone (AGC) обеспечат тишину в доме, а также
защитят от УФ-лучей



Все перечисленные стекла используются в составе строительных стеклопакетов, формула которых определяется с учетом суммы факторов (тип помещения, климатические условия и др.). Например, для комнаты общего пользования, выходящей на южную сторону, в условиях средней полосы можно порекомендовать изделие с формулой 44.2 Energy Light (высокопрочный антивандальный триплекс с мультифункциональным покрытием) — 15 Ar (камера 15 мм, заполненная аргоном) — 33.1 (ударопрочный триплекс)».
