Опора под «ногами»
Александр Чижов 17 ноября 2017

Мауэрлат: расчет сечения и установка; технология крепления стропил

Как известно, стропильная конструкция нужна для того, чтобы удерживать кровлю. Но что удерживает ее саму? Опорой под стропильными ногами служит особый конструктивный элемент — мауэрлат

Мауэрлат представляет собой бревно или брус, который укладывают поверх ограждающей стены. Именно он соединяет крышу со стенами и равномерно распределяет нагрузки на них. Очевидно, что небрежность в проектировании и монтаже мауэрлата может привести к самым серьезным последствиям. Прежде всего, нужно правильно рассчитать сечение мауэрлата, исходя из предполагаемой нагрузки на него. Как правило, для изготовления этого элемента используют брус 100 × 150 или 150 × 150 мм, который соединяют посредством врубок и фиксируют анкером. В бревенчатых домах опорой для стропил являются бревна верхнего венца.

Если кровля имеет большую площадь и уклон, для стропил нужно сделать промежуточные опоры или соединительные «затяжки», лежащие только на коньковом прогоне и мауэрлате. Иначе возможна деформация стен

Важно, чтобы стена под мауэрлатом могла выдерживать нагрузки. Если материалы, из которых она сложена, относительно рыхлые (пенобетонные, газобетонные блоки, поризованный кирпич и др.), их нужно усилить, уложив поверх железобетонный пояс. Как его сделать? Рассмотрим основные варианты.

Закрепление мауэрлата на армирующем бетонном слое

Чаще всего по периметру стен устанавливают опалубку, укладывают внутрь арматурный каркас из прутов толщиной 10–12 мм, а затем заливают бетон марки не ниже М250–М300. Если стены сложены из газобетона, вместо опалубки можно использовать U-образные блоки из того же материала. Еще один вариант — установка двух рядов тонких пено- или газобетонных блоков с внутренней и наружной сторон стены.

Чтобы закрепить мауэрлат, раньше использовали Г-образные арматурные пруты, которые закладывали в железобетонный пояс во время его заливки. Когда смесь застывала, мауэрлат надевали на них, вставляя в заранее просверленные каналы. Эта технология практикуется и сейчас, но куда чаще вместо прутов ставят анкерные болты (шпильки) диаметром 12–16 мм. Их закладывают с шагом около 60–100 см. Как и в описанном выше случае, мауэрат надевают на шпильки, а затем привинчивают его гайками с широкими шайбами.

Так как влага из бетона может просачиваться в древесину, между мауэрлатом и железобетонным поясом прокладывают рулонную гидроизоляцию (битумную или полимерно-битумную). Чтобы полотно не сползало, его края загибают и крепят скобами на боковинах бруса.

Перед установкой мауэрлат необходимо пропитать антисептическим средством, чтобы избежать поражения вредоносными микроорганизмами

Случается так, что геометрия стены не совпадает с геометрией крыши. А значит, и линия укладки мауэрлата не совпадает с линией шпилек. Тогда крепежные элементы приходится срезать, просверливать отверстия в армопоясе, забивать туда новые анкеры и уже к ним крепить мауэрлат.

Крепление стропил к мауэрлату

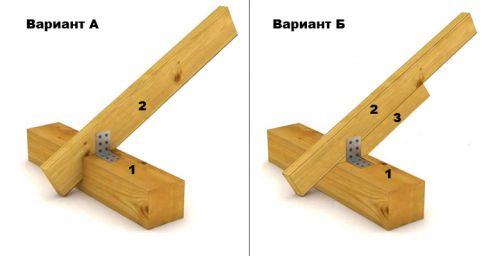

Существует несколько технологий опирания стропил на мауэрлат. Распространенная практика: в стропильной ноге вырезают «пятку» — угол (не более 1/3 от высоты ноги), за счет которого балку надевают на мауэрлат. При этом балка выступает за пределы стены, образуя карнизный свес. Это популярная, проверенная временем технология, но стоит учитывать, что вырез в балке ослабляет ее (конечно, если нет запаса прочности). Так что многие строители предпочитают делать паз в самом мауэрлате, вставлять туда стропильную ногу и закреплять ее.

Есть и другой вариант: стропильную ногу обрезают, оставляя небольшую «пятку» со стороны помещения. Ее торец опирают на мауэрлат, а карнизный свес формируют за счет «кобылки» — небольшого бруска, прибитого к стропилу. Минимальный нахлест «кобылки» на стропило составляет 60 см.

Крепление стропил к мауэрлату в срубе

Стропила фиксируют металлическими уголками. Ставить их на саморезы не стоит, так как шляпки могут срываться от нагрузок. Лучше прибивать уголки к стропилам ершенными гвоздями, а на мауэрлате фиксировать болтами с резьбой по дереву и шестигранной шляпкой.

Если же стены сложены из бревна или бруса, обычно делают «плавающий» крепеж. В мауэрлате выпиливают паз, укладывают в него стропило и соединяют их специальными металлическими пластинами. Они могут смещаться, благодаря чему стропильная нога скользит по мауэрлату. Это снижает напряжения в стропильной системе, которые неизбежно возникают при осадке сруба.

Чтобы крыша не сместилась от сильного ветра, стропила рекомендуют притягивать через одно проволокой к штырям, забитым в верхней части наружных стен

Если крыша — мансардная, важно теплоизолировать пространство за мауэрлатом со стороны улицы. И это лучше сделать до укладки гидроветрозащитного полотна, ведь тогда не придется проталкивать теплоизоляцию в щель между мауэрлатом и мембраной. Кроме того, желательно заполнить все зазоры монтажной пеной, иначе зимой конструкция будет промерзать.
