Позиция лучника, или Днём с фонарём
Кирилл Печерский 10 декабря 2021

Что такое эркер, есть ли в нем практический смысл и чем он отличается от ризалита и балкона? 30 решений для частного дома

©СК" Медный всадник", фото Андрея Белимова-Гущина

Рискнем предположить, что большинство горожан не отказались бы жить в квартире с эркером. А большинство частных застройщиков если и не сделали его в своем доме, то, во всяком случае, задумывались над этим. Поговорим о том, какова история этого архитектурного элемента, есть ли в нем практический смысл и почему остекленный балкон и эркер — не одно и то же

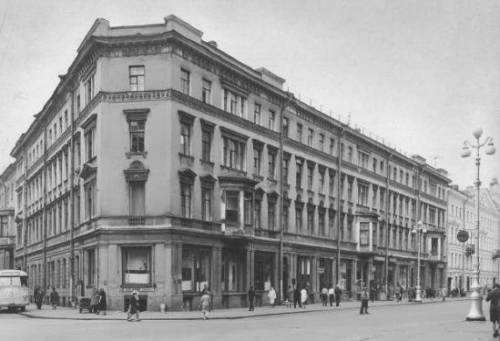

Доходный дом Жако, фото 1970 г.

В России эркер появился как элемент архитектуры позднего классицизма. Считается, что впервые он был использован архитектором Павлом Петровичем Жако в 1837 году при строительстве собственного четырехэтажного доходного дома на углу Большой Морской улицы и Кирпичного переулка в Петербурге. В Западной Европе же эркер известен со времен Средневековья — так называли цилиндрические или многогранные оборонительные выступы на крепостных стенах и башнях замков, через амбразуры в которых лучники стреляли в штурмующих цитадель противников. Недаром немецкое слово erker, означающее «выступ», восходит к латинскому arcora — «дуга», «лук».

Было у эркера и еще одно, «мирное» назначение. Выступ с отверстием в полу, нависающий над канавой, прорытой вдоль фасада, служил в те времена отхожим местом. Подобные «нужники в виде эркера или трубы в стене» жилых башен в средневековых крепостях упоминаются, например, в книге «Эльзас и Страсбург» из серии «Памятники всемирного наследия» (Е. Н. Грицак, 2007).

Современная архитектура определяет эркеры как остекленные вертикальные объемы, выступающие за плоскость фасада, которые являются частью помещения и призваны увеличить его площадь, улучшить освещенность, а также расширить сектор обзора. Кстати, слово erker имеет и другой перевод — «фонарь». Действительно, такие выступы на стене, с окнами по всем сторонам, при включенном свете очень напоминают большие фонари. И в России, на заре появления эркеров, за ними закрепилось именно это название. К примеру, в рассказе «Башка» у Д. Н. Мамина-Сибиряка читаем: «Налево был подъезд со стеклянным фонарем; в этом фонаре, защищенная от ветра и снега, стояла сама Анфиса Парфеновна» (1884). А вот еще из современной публикации «Пушкинские места в Торжке»: «Здесь, на Ямской улице (ныне улица Дзержинского), останавливались многие русские писатели... Пушкин обычно занимал комнату, находившуюся на втором этаже в правом крыле дома. Окно комнаты с фонарем-эркером выходило на площадь, и поэт мог наблюдать за жизнью бойкого купеческого города».

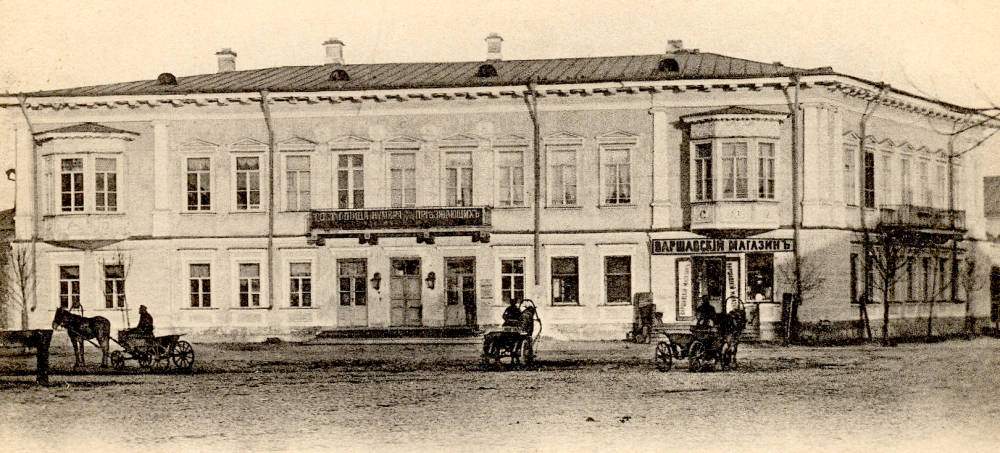

Гостиница Пожарского, Торжок. Фототипия Шерер, Набгольц и Ко, Москва. Изд. собственное

Ночь, улица, фонарь…

Не следует путать эркер, который когда-то называли фонарем, с так называемым окном-фонарем. Такое окно имеет не плоскостную, а объемную конструкцию рамы, с выносом наружу, створки в которой (три или более) расположены под углом друг к другу. В сравнении с обычным, окно-фонарь дает больший обзор и обеспечивает лучшую инсоляцию помещения, но в отличие от эркера не добавляет дому полезной площади. Подобные окна оживляют фасад и смотрятся очень оригинально, но из-за необходимости принимать особые меры по теплоизоляции «фонарей» у нас их можно встретить нечасто, а вот в европейских странах с мягким климатом они широко распространены.

Эркеры сооружают в форме полукруга, многогранника, треугольника, прямоугольника. Варианты их расположения возможны самые разные. Они могут быть одинарными, охватывать несколько этажей на любой высоте фасада, тянуться сплошной линией по всему зданию от первого этажа до последнего. Проектируют такие выступы как на плоскостях стен, так и на углах. Эркеры, стоящие на фундаменте, называются несущими, а те, что «вырастают» из фасада, «земли не касаясь», — висячими, опорой для них служат различного типа консоли внутренних несущих конструкций (колонн каркаса, балок и плит перекрытий), а также кронштейны.

Обратите внимание: словом erker в немецкой традиции обозначаются только висячие выступы, а для опирающихся на основание есть другое слово — auslucht. Согласно же российским СНиПам оба вида конструкций именуются одинаково — эркеры.

Обилие именно висячих эркеров на фасадах домов в старинных европейских городах имеет вполне логичное объяснение: с их помощью можно было «прирастить» площадь жилищ, не «загромождая» при этом и без того узкие улочки

Апсида— поднимающийся от фундамента выступ на фасаде христианских храмов — конструктивно и по своим очертаниям имеет сходство с несущим эркером, но, являясь элементом культовых сооружений, несет в себе особый сакральный смысл.

При строительстве эркеров специалисты рекомендуют частным застройщикам выбирать материалы, которые способны обеспечить ограждающим конструкциям повышенное сопротивление теплопередаче. Это могут быть пустотелые керамические блоки («теплая» керамика), щелевой кирпич, пенобетон, утепленные железобетонные панели. Особой точности исполнения требуют эркерные выступы в деревянных домах: здесь важно не допустить появления мостиков холода в угловых врубках и узлах соединения стен эркера со стенами сруба, грамотно, под нужным углом зарезать выпуски бревен, а также контролировать осадку конструкций.

Эркер: утилитарная изысканность

Какие преимущества дает помещению наличие в нем эркера? Как уже говорилось, это, конечно, прежде всего увеличение полезной площади. Притом выступ не только добавляет простора, но и меняет конфигурацию пространства, делая его более сложным и интересным для восприятия, а также существенно расширяет спектр интерьерных решений. Вариации использования зоны эркера безграничны. Если он находится на кухне (а именно так чаще всего бывает в многоквартирных домах), здесь, как правило, ставят обеденную группу. В детской это наилучшее место для письменного стола или островка для игр. В гостиной тут принято обустраивать зону отдыха с диванами и креслами или небольшой зимний сад. Но, в зависимости от назначения основного помещения и размера самого выступа, эркер может играть роль столовой, мини-будуара, бильярдной, кабинета, тренажерного уголка, зоны релакса с джакузи (в загородном доме — почему бы и нет?) и пр.

Здесь самое время подчеркнуть, что эркер имеет радикальное отличие от балкона, и оно очевидно. Последний не включен в пространство помещения, а является отделенным от него стеной дополнительным объемом, который не учитывается в жилой площади дома (и в общей, кстати, тоже; см. Жилищный кодекс РФ ч. 5, ст. 15). Тем не менее остекленные балконы иногда всё же называют эркерами, хотя понятно, что с точки зрения архитектурной классификации это неверно. Всё дело в том, что, наряду с «выступом» и «фонарем», слово erker переводится с немецкого еще и как «закрытый балкон» — отсюда и возникает некорректность в определениях. Действительно превратить балкон в эркер технически возможно, но строительные нормы этого не допускают.

Разница между эркером и лоджией еще более очевидна, чем при его сравнении с балконом. Лоджия вообще не является выступом, а, наоборот, «утоплена» в помещение и не выдается за плоскость фасада

Второе важное преимущество эркера в том, что комната с ним получает намного больше дневного света, чем может обеспечить простое окно. Так, например, на северном фасаде только «фонарь» способен поймать столько солнечных лучей, чтобы на его подоконнике благоденствовали светолюбивые растения.

Ну и наконец, эркер — это выразительный элемент экстерьера здания, который служит его украшению и придает ему индивидуальность. Разумеется, на типовых многоэтажках эта роль эркера мало заметна, но внешний облик частных домов очень выигрывает от присутствия такой яркой архитектурной детали.

Здание Женской гимназии в Клину

Обратите внимание: не следует путать с эркером такой декоративный элемент фасада, как ризалит. Он тоже представляет собой выступ на плоскости стены, но притом не затрагивает внутреннее пространство здания, то есть не несет никакой функциональной нагрузки, а служит исключительно для создания визуального эффекта. Это может быть вовсе и не выступ, а, например, утолщение стеновой кладки или даже просто выделение определенных участков фасада цветом, фактурой либо материалом отделки. Ризалиты всегда симметричны относительно центральной оси постройки, охватывают ее по всей высоте и предназначены для того, чтобы разбивать монотонность длинных фасадов, тянущихся на десятки метров. Одним словом, ризалит — это декор в чистом виде, причем из арсенала классицистических архитектурных приемов. В современном частном домостроении встречается он крайне редко — не те масштабы.
