Шкатулка с секретами

Как построить теплый и прочный каркасный дом, чтобы тратить минимум на отопление? Опыт строительства дома 126 м² в Подмосковье

  • Подмосковье
  • 126 м²
  • «ТЕХНОНИКОЛЬ»
  • 2
  • каркасный

Уютный загородный дом, о котором пойдет речь, имеет лаконичный дизайн. Здесь нет сложных архитектурных элементов или вычурной, кричащей отделки. Глядя на этот небольшой (126 м²) каркасный дом, трудно поверить, что в нем слились самые прогрессивные строительные технологии и высокотехнологичные материалы. Итак, давайте откроем эту «шкатулку с секретами»

Размышляя о загородном доме, хозяева земельного участка представляли себе светлое, просторное и теплое жилище с деревянной отделкой. Но сооружение сруба, на который потребовалось бы несколько лет, в планы не входило. Для воплощения мечты куда лучше подходила каркасная технология. У нее немало преимуществ: возвести жилище можно за один сезон, к тому же каркасная стена с каменной ватой примерно в три раза теплее бревенчатой стены той же толщины. Причем использование слоя от 20 см с перекрестным утеплением позволяет максимально сохранять тепло в доме и экономить на отоплении.

Конструкция утепленного финского фундамента без технического этажа или подвального помещения:

Фундамент. Основанием для этого дома служит утепленный финский фундамент (УФФ). Он состоит из малозаглубленной сборной ленты и утепленной монолитной плиты по грунту с интегрированной системой коммуникаций, в том числе с водяным теплым полом. Лента и монолитный пол разделены слоем теплоизоляции, из чего вытекают основные плюсы УФФ. Их несколько. Так, основание можно возвести на участке с небольшим рельефом или уклоном и при необходимости заложить высокий цоколь, что особенно актуально в регионах со снежными зимами. Так как плитная и ленточная часть работают независимо, конструкция устойчива к восприятию нагрузок, возникающих при подвижках грунта. Причем плитную часть можно соорудить уже после того, как здание подведено под крышу.

Слой утепления проходит под стяжкой пола, по вертикальным стенкам ленты и под подошвой, а также под отмосткой. Такое его расположение обеспечивает высокую энергоэффективность основания и минимизирует теплопотери.

Для утепления УФФ в нашем доме использовали экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO (для вертикальной части ленты и отмостки) и ТЕХНОНИКОЛЬ CARBON ECO SP (для подошвы фундамента и в конструкции пола). Материалы обладают повышенной прочностью на сжатие, что позволяет создавать ровное и жесткое основание. Кроме того, они не впитывают воду и не гниют, не набухают и не дают усадки. Длина плит CARBON ECO SP на горизонтальные участки составляет 2,36 м, что упрощает и ускоряет укладку.

Для утепления вертикальной части ленты и отмостки использовали экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO

Подробнее

Для утепления вертикальной части ленты и отмостки использовали экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO

Подробнее

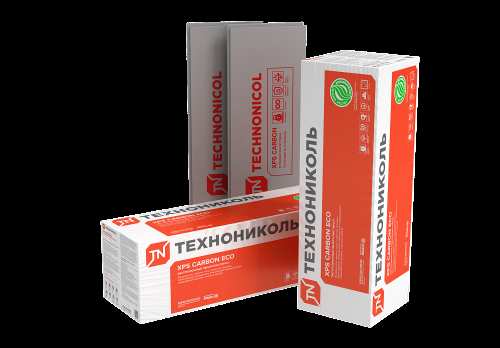

Для утепления подошвы фундамента и в конструкции пола использовали экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO SP

Подробнее

Для защиты фундамента от влаги использовали материал «Гидроизоляция фундамента ТЕХНОНИКОЛЬ»

Подробнее

Для защиты фундамента от влаги использовали материал «Гидроизоляция фундамента ТЕХНОНИКОЛЬ»

Подробнее

Для защиты фундамента от влаги, химических веществ, содержащихся в грунте, а также для снижения касательных сил морозного пучения использовали самоклеящийся материал— «Гидроизоляция фундамента ТЕХНОНИКОЛЬ». При толщине 1,5 мм он обладает отличной гибкостью, поэтому его легко укладывать в углах и на ребрах. После монтажа такая гидроизоляция образует сплошной эластичный слой, который хорошо противостоит механическим воздействиям и сохраняет целостность при деформациях ленты фундамента и даже при образовании в ней небольших трещин.

Чтобы защитить стены от капиллярной влаги, между фундаментом дома и каркасом проложена «Отсечная гидроизоляция ТЕХНОНИКОЛЬ». Материал получают, пропитывая стеклохолст модифицированным битумом. А чтобы уберечь его от разрушения, с обеих сторон покрывают нетканым полипропиленом. Гидроизоляция прочная, долговечная, абсолютно водонепроницаемая, стойкая к разрывам от механических воздействий во время монтажа и сезонных подвижках строения.

Для защиты стен от капиллярной влаги, между фундаментом дома и каркасом проложена «Отсечная гидроизоляция ТЕХНОНИКОЛЬ»

Подробнее

Благодаря частицам нанографита в составе, плиты XPS ТЕХНОНИКОЛЬ CARBON ECO и CARBON ECO SP сохраняют свои свойства более полувека

Гидроизолированы также все мокрые зоны дома – ванные комнаты, котельная, кухня. Здесь использовали самоклеящийся материал — «Гидроизоляция пола ТЕХНОНИКОЛЬ». Это – рулонный битумно-полимерный безосновный материал. Сверху он покрыт нетканым полипропиленом, снизу самоклеящийся битумно-полимерный слой защищен  антиадгезионной легкосъемной защитной пленкой, которую снимают в процессе укладки. Гидроизоляция создает надежный защитный барьер даже на сложных поверхностях, выдерживает значительные нагрузки и допускает укладку плитки непосредственно на нее.

Для защиты пола в мокрых зонах использовали самоклеящийся материал — «Гидроизоляция пола ТЕХНОНИКОЛЬ»

Подробнее

Отмостка. Авторы проекта отказались от традиционной цементной стяжки с декоративным покрытием. Казалось бы, это надежная, проверенная временем система, но... Длинная, широкая бетонная лента под воздействием атмосферной и почвенной влаги со временем растрескивается, невзирая на арматуру и деформационные швы. Приходится ее ремонтировать, а это трудно, долго и дорого.

Разумеется, владельцам дома не нужна была эта «головная боль», поэтому они решили сделать мягкую (гибкую) отмостку. Она защищает фундамент ничуть не хуже бетонной и не растрескивается, но стоит ощутимо дешевле. Что же представляет собой эта система и как ее реализовать?

Прежде всего, по периметру дома вырыли траншею, сделали щебеночную подушку и уложили на нее дренажные трубы. Затем настелили поверх геотекстиль, засыпали уклонообразующий слой песка и тщательно утрамбовали его.

Следующий этап работ — утепление. Без него в холодное время года неизбежны деформации от пучения грунтов. В нашем случае для защиты отмостки от промерзания и воздействия сил морозного пучения служит экструдированный пенополистирол ТЕХНОНИКОЛЬ CARBON ECO. Для эффективного отведения воды от фундамента на утеплитель уложили дренажную профилированную мембрану с геотекстилем PLANTER Geo. Принцип работы мембраны прост. Выступы (шипы) на поверхности «формируют» каналы, по которым талая и дождевая вода быстро отводится от фундамента и уходит в дренажную систему или свободно в грунт. Геотекстиль, термически прикрепленный к выступам мембраны, обеспечивает удержание подстилающего слоя сверху и свободное проникновение воды в дренажные каналы.

Для эффективного отведения воды от фундамента на утеплитель уложили дренажную профилированную мембрану с геотекстилем PLANTER Geo

Подробнее

Стены. Они, как уже говорилось выше, каркасные. Несущий скелет собран из обрезной доски сечением 50×200 мм. Преградой от холода служат 4 слоя каменной ваты с дополнительным слоем перекрестного утепления, закрывающим стойки снаружи. Почему именно так? Как показывает практика, внутреннее перекрестное утепление не подходит для широт с долгими суровыми зимами. Не закрытые ничем, кроме облицовки, деревянные стойки (которые в пять раз «холоднее» каменной ваты) неизбежно промерзают. Но если проложить внешний слой контрутепления, который как одеяло покрывает все «холодные» силовые узлы дома, возникновения мостиков холода можно избежать.

Толщина теплоизоляционного слоя в данном проекте составляет 25 см. Благодаря перекрестной укладке плит каркас надежно защищен от промерзания

Чтобы сборка стен шла быстро и безошибочно, строители работали по современной энергоэффективной методике DOM TECHNONICOL. Суть ее заключается в том, что сначала собирают ровную рабочую поверхность (платформу) с энергоэффективными элементами advanced framing. Затем на ней в лежачем положении собирают стены и поочередно ставят их в проектное положение, после чего на готовые стены одного этажа укладывают перекрытие со сплошной обшивкой. Оно, в свою очередь, является новой платформой для сборки стен второго этажа или кровли. Работа ведется без лишних телодвижений, а конструкция получается максимально жесткой и прочной.

Для защиты пола в мокрых зонах использовали самоклеящийся материал — «Гидроизоляция пола ТЕХНОНИКОЛЬ»

Подробнее

Крыша. Что же касается крыши, точнее, кровельного покрытия, обычно в таких проектах используют мягкую битумную черепицу, но хозяева дома предпочли металлическую фальцевую кровлю. Тонкое и легко промерзающее покрытие требовало надежного утепления. В этой роли выступает тепло-, звукоизоляция из каменной ваты, уложенная между стропилами, с внутренним перекрёстным утеплением. В такой конструкции каменная вата не только защищает от холода, но и минимизирует звуковое воздействие, а это значит, что в спальнях второго этажа будет тихо даже в сильный дождь.

Отопление. Дом настолько хорошо утеплен, что в настенных радиаторах, по сути, нет необходимости. Так, первый этаж отапливается с помощью теплого пола, уложенного в толще бетона утепленной монолитной плиты, вспомогательных конвекторов, установленных в полу вдоль окон, и канадской печи. Несколько радиаторов есть только на втором этаже, но и они включаются лишь иногда, когда нужно прогреть дом после долгого отсутствия хозяев.

План первого этажа

План второго этажа

Комментарий специалиста
Андрей Баннов, руководитель проекта DOM TECHNONICOL

«Бытует мнение, что УФФ обходится слишком дорого, и делать его попросту невыгодно. На деле же это совсем не так. Огромный плюс данной технологии в том, что она позволяет за одну операцию выполнить несколько строительных задач — создать фундамент, утеплить его, а также получить ровный пол с заложенными в него трубами теплого водяного пола, поверх которого можно укладывать финишное покрытие. И если грамотно рассчитать бюджет, при прочих равных получается даже выгоднее, чем в случае с винтовыми сваями.

Возможность объединить несколько технологических операций в одну позволяет экономить не только деньги, но и время. Процесс сооружения фундамента составляет всего 2-3 недели.

Будучи массивной конструкцией бетонная часть УФФ имеет высокую теплоемкость. Говоря простыми словами, он способен накапливать тепло и отдавать его, а это означает сокращение затрат на отопление. О фундаменте на сваях этого сказать нельзя».
