Точка плавления

В каких случаях гибкую черепицу не прибивают, а наплавляют? Покажем, как это правильно сделать

©ТЕХНОНИКОЛЬ

За счет высоких эксплуатационных характеристик, а также простоты и технологичности монтажа, гибкая черепица SHINGLAS прочно заняла свое место в числе кровельных покрытий, которым частные застройщики отдают наибольшее предпочтение. Сегодня, благодаря новым разработкам производителя, возможности ее применения стали еще шире

Изготовленная на основе стеклохолста, пропитанного улучшенным битумом, гибкая черепица отличается высокой прочностью, морозостойкостью, легко переносит перепады температур, имеет малый вес. За счет своей пластичности она оптимально подходит для крыш сложной формы. Материал укладывают на кровли с уклоном не менее 12⁰ поверх сплошного настила из влагостойкой фанеры, шпунтованной доски или плит ОСП-3. В сочетании со специальными подкладочными коврами из линейки ANDEREP, предусматривающими механическое, клеевое или комбинированное крепление, черепица образует надежное герметичное покрытие, которое прослужит многие десятилетия. Гонты фиксируют оцинкованными кровельными гвоздями, а благодаря самоклеящемуся слою с тыльной стороны они дополнительно спекаются друг с другом под воздействием солнечного тепла.

Но бывают случаи, когда механическое крепление черепицы невозможно. Речь идет о поверхностях из монолитного железобетона, фиброцементных (ФЦП) и цементно-стружечных (ЦСП) плит, асбестоцементных листов (АЦЛ). Подобная основа обладает повышенной прочностью, стабильностью и оптимальна для регионов с жарким и влажным климатом, а также там, где отмечается значительная снеговая нагрузка. На таких крышах компания ТЕХНОНИКОЛЬ — производитель гибкой черепицы SHINGLAS — предлагает монтировать кровлю методом наплавления. При этом уклон скатов может составлять минимум 5⁰. Метод подходит для любой одно- или двухслойной черепицы SHINGLAS. В процессе монтажа нагреву подлежит только специальный наплавляемый битумный ковер, а сами гонты прикатываются роликом к его поверхности, размягченной пламенем горелки.

Испытания, проведенные в ЦНИИПРОМЗДАНИЙ, подтвердили возможность наплавления гибкой черепицы на битумную мембрану, уложенную по основанию из ЦСП и АЦЛ

Укладку наплавляемой кровли должны производить квалифицированные мастера, имеющие соответствующую экипировку (спецодежда, страховочное снаряжение), оборудование (газовый баллон в сборе, длинная и короткая горелки, раскатчик рулонов) и набор необходимых инструментов. В последний входят: валик с ванночкой, шпатели, прикаточный силиконовый ролик, шуруповерт с крестовой битой, оцинкованные саморезы, строительный нож, монтажный пистолет для герметика, уровень, ножницы по металлу, разметочная шнурка, рулетка, молоток.

Этапы монтажа наплавляемой кровли

1. Подготовка основания

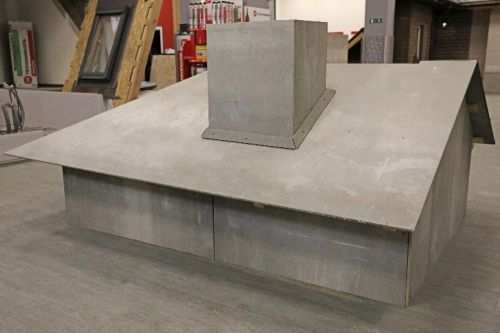

Основание должно иметь влажность не более 4%. Если надо, его выравнивают, трещины заделывают. Поверхность очищают от пыли и валиком или кистью наносят на нее улучшающий адгезию битумный праймер ТЕХНОНИКОЛЬ. Для проведения дальнейших операций состав должен полностью высохнуть, так чтобы на приложенной тканевой салфетке не осталось следов. При температуре воздуха 20⁰С на это уйдет примерно 12 часов.

2. Усиление карнизных и торцевых свесов

На свесы устанавливают металлические профильные планки, стыкуя их между собой с перехлестом 3–5 см. Путем того же наложения планок друг на друга оформляют внутренние и внешние углы кровли. При этом торцевые профили должны перекрывать карнизные. Планки фиксируют саморезами или дюбель-гвоздями (в зависимости от материала основания), располагая крепеж в шахматном порядке с промежутками 12–15 см. Обратите внимание: при уклоне кровли от 5 до 12⁰ на торцы планки монтируют перед наплавлением подкладочного ковра, а при уклоне более 12⁰ — после.

3. Наплавление битумного подкладочного ковра в ендове

Если на крыше есть ендовы, их обустраивают в первую очередь. Предварительно нужно произвести замеры и отрезать соответствующий фрагмент ковра. Укладывают его ровно по оси ендовы (с учетом метровой ширины полотнá на скаты придется по 50 см), отступив от сгиба карнизной планки 2–3 см. Далее половинки ковра поочередно отгибают к центру ендовы и наплавляют, постепенно продвигаясь к боковому краю полотна. Горелку при этом следует направлять строго в зону прилегания ковра к основанию.

В ходе монтажа ковер необходимо прикатывать к поверхности роликом, особенно тщательно — по осевой линии ендовы. У конька полотно дополнительно крепят оцинкованными саморезами с шайбой, располагая их с шагом 15 см.

На очищенную поверхность наносят битумный праймер "ТЕХНОНИКОЛЬ"

Для проведения дальнейших работ поверхность должна высохнуть

Основание не высохло

Основание высохло и готово к работе

Оформление внутреннего угла кровли: карнизные планки накладывают друг на друга

Усиление светов металлическими планками

Замер подкладочного ковра

При наплавлении подкладочного ковра горелку направляют строго в сторону прилегания ковра к основанию

В ендове подкладочный ковер прикатывают особенно тщательно

Тыльная сторона наплавляемого подкладочного ковра защищена пленкой. Снимать ее не надо — от пламени горелки она просто расплавится. Для удобства монтажа на пленке имеется специальный рисунок, по которому можно понять, что битум на полотне готов к сцеплению с поверхностью

4. Наплавление подкладочного ковра на скатах

На скаты подкладочный ковер наплавляют, начиная от карниза. Рулон постепенно раскатывают вверх, прогревая полотно по всей ширине непосредственно в месте стыка с основанием. Важный момент: битум не должен вытекать из-под края ковра более чем на 2–3 мм. По горизонтали полотна соединяют с перехлестами 10 см, прокатывают их роликом и фиксируют механически с шагом 15 см. Вертикальные перехлесты должны составлять не менее 15 см. У конька, а также в зоне ребер, отступив от их оси 7–8 см, устанавливают дополнительный крепеж с промежутками 20 см.

Дождавшись остывания ковра (до этого перемещаться по нему нельзя), с помощью шпателя проверяют сцепление полотен по линии перехлестов. Негерметичные участки подлежат ремонту.

Наплавление подкладочного ковра на свесе кровли

Ковер наплавляют, начиная от карниза

У конька подкладочный ковер дополнительно крепят гвоздями

Шов  выполнен неправильно, требуется ремонт

Шов выполнен правильно

5. Наплавление гибкой черепицы в ендове

В ендовах гибкую черепицу монтируют методом подреза, поэтому специальный ендовный ковер здесь не нужен. Укладку черепицы начинают с более пологого ската. На более крутом скате отступают 20 см от оси ендовы и отбивают вертикальную линию шнуркой. Для удобства заранее подрезают гонты черепицы по этой линии.

Стартовые гонты выравнивают по линии ковра. Наплавление гонта на крутом скате производят в два приема. Одну сторону черепицы (левую или правую) прижимают, а другую отгибают. С помощью горелки прогревают ковер под отогнутой черепицей и «утапливают» гонт в размягченный битум ковра. То же делают и со второй половиной черепицы. Уложенное покрытие прокатывают роликом. В ендове часть стартового гонта, заходящего на противоположный скат, не подрезают.

Стартовый гонт с пологого ската наплавляют аналогичным способом. В месте схождения гонтов в ендове образуется нахлест. Здесь и в последующих рядах в месте нахлеста наплавляют только верхнюю часть гонта, которая непосредственно ложится на подкладочный ковер. Важно не забывать прикатывать гонт роликом.

Обратите внимание: при наплавлении покрытия разогреву подлежит исключительно ковер, а сами гонты воздействию пламени не подвергаются

Сначала покрытие настилают по одну сторону от ендовы по всей ее длине, доводя гонты до отмеченной шнуркой черты на противоположном скате. Затем кроют другую сторону: здесь черепицу подрезают на расстоянии 7–8 см от оси ендовы, для чего также удобно использовать шнурку. По линии перехлеста гонтов наносят 10-сантиметровую полосу битумной мастики «Фиксер» слоем 1 мм.

Стартовые гонты выравнивают по линии ковра

Гонт «утапливают» в размягченный битум ковра

Уложенную черепицу прикатывают роликом

В ендове в месте нахлеста наплавляется только верхняя часть гонта, которая непосредственно ложится на подкладочный ковер

Гонты в ендове укладывают до отмеченной шнуркой черты на противоположном скате

По линии перехлеста гонтов наносят слой битумной мастики «Фиксер»

Далее гонт укладывают и прикатывают роликом

6. Наплавление гибкой черепицы на скатах

Наплавление покрытия на скаты можно начинать как от ендовы, так и с торца кровли.

Стартовый и последующие ряды гонтов монтируют по вышеописанной технологии. В одном ряду элементы покрытия укладывают встык. У черепицы, выходящей на торцевые планки, подрезают уголки для отбоя воды. Гонты кладут так, чтобы до контура кровли оставался зазор 1–2 см. В случае, когда торцевая планка закреплена поверх подкладочного ковра, ее предварительно покрывают мастикой ФИКСЕР (ширина полосы — 10 см, толщина слоя — 1 мм).

Черепицы верхнего ряда, примыкающие к коньку, не наплавляют — их подрезают и крепят саморезами с шагом 15 см.

Наплавление стартового ряда черепицы

Черепицы верхнего ряда крепят саморезами

7. Оформление ребер

Гонты, подведенные к ребру, прежде чем наплавить, подрезают так, чтобы они не доходили до ребра на 12 см. От подкладочного ковра отрезают полосу шириной 24 см. Она должна лечь точно по линии гонтов. Полосу наплавляют по всей длине ребра, прикатывают роликом, а затем покрывают коньково-карнизной черепицей, утапливая ее в размягченный горелкой битум. Элементы наплавляют с нахлестом 3–5 см, направление укладки — снизу-вверх, каскадом.

Полосу подкладочного ковра наплавляют на ребро по всей длине
На подкладочный ковер укладывают коньково-карнизную черепицу, утапливая ее в размягченный горелкой битум
Направление укладки конько-карнизной черепицы снизу-вверх, каскадом

8. Оформление конька

Если уклон кровли составляет менее 12⁰, на конек, как и на ребра, наплавляют полосу из подкладочного ковра, а поверх — коньково-карнизную черепицу. При большей крутизне скатов требуется установка таких кровельных элементов, как коньковые аэраторы. Их крепят к основанию оцинкованными саморезами длиной 60 мм. Затем накрывают коньково-карнизной черепицей и также фиксируют ее сквозь аэратор к основанию из расчета 4 самореза на один элемент.

Для обустройства различных узлов кровли компания ТЕХНОНИКОЛЬ выпускает элементы пластиковой кровельной вентиляции: сплошные и точечные коньковые аэраторы, кровельные вентили, выходы для антенн и воздуховодов и пр.

9. Устройство кровельных проходок

Чтобы герметизировать места вывода на кровлю дымоходов и вентиляционных труб, из ендовного ковра делают соответствующие выкройки и укладывают их по месту, соблюдая принцип каскадности. Нахлесты ковра промазывают мастикой. Там, где выкройка заходит на подкладочный ковер, применяют метод наплавления.

Место соединения ендовного ковра с черепицей промазывают мастикой. По кромке охвата трубы ендовным ковром саморезами крепят планку примыкания, дополнительно герметизируя стык.

Из ендовного ковра делают выкройку для герметизации места вывода на кровлю дымохода

Место соединения ендовного ковра с черепицей промазывают мастикой

Там, где выкройка заходит на подкладочный ковер, применяют метод наплавления

Герметизация стыка между планкой примыкания и ендовным ковром

Новая крыша готова

10. Монтаж вентиляционных и проходных элементов

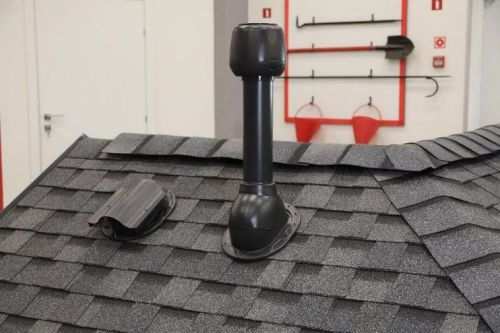

Для создания на кровле вентиляционных, фановых или антенных выходов при сооружении основания в нем должны быть проделаны соответствующие технологические отверстия. После укладки черепицы туда устанавливают специальные проходные элементы SKAT. Крепят их саморезами с уплотнителем из EPDM-резины. Проходной элемент — это монтажная часть, на которой впоследствии фиксируется та или иная наружная часть устройства — аэровентиль, вытяжной канал и др.

При уклоне крыши менее 12⁰ вентиляцию подкровельного пространства организуют с помощью аэратора трубного типа.

Монтаж окончен! Ваша кровля будет верно служить многие десятилетия.
